Uno scaldabagno a gas sembra un apparecchio semplice, ma dietro c’è una sequenza precisa di comandi, sicurezza e scambio termico. In questo articolo spiego lo schema di funzionamento dello scaldabagno a gas in modo pratico: quali componenti intervengono, cosa succede quando apri il rubinetto, come cambiano i modelli istantanei e ad accumulo, e quali controlli contano davvero per l’affidabilità nel tempo. Se stai valutando un’installazione, una sostituzione o un guasto ricorrente, qui trovi la lettura che serve.
I passaggi essenziali da tenere a mente
- Lo scaldabagno a gas produce solo acqua calda sanitaria, non alimenta il riscaldamento di casa.
- Quando apri il rubinetto, un sensore di flusso avvia accensione, bruciatore e scambio termico.
- Il cuore del sistema è lo scambiatore: se si incrosta, cala subito resa e comfort.
- I modelli istantanei scaldano su richiesta, quelli ad accumulo mantengono una riserva d’acqua calda.
- La differenza tra camera aperta e camera stagna cambia molto il tipo di installazione possibile.
- Odore di gas, spegnimenti improvvisi o fumi anomali non vanno mai ignorati.
Come leggere lo schema di base
Io tendo a leggere questo impianto come una catena molto lineare: entra acqua fredda, il sistema la rileva, si apre il gas, il bruciatore scalda lo scambiatore e l’acqua esce calda. Il punto chiave è che quasi nulla avviene in continuo: lo scaldabagno si attiva solo quando c’è richiesta di acqua calda sanitaria.
Nel diagramma che di solito accompagna il prodotto, i blocchi da riconoscere sono quasi sempre gli stessi:
- Ingresso dell’acqua fredda, che alimenta l’apparecchio.
- Rilevamento del flusso, che capisce quando apri il rubinetto.
- Valvola gas e sistema di accensione, che avviano la combustione.
- Bruciatore, dove il gas si trasforma in calore.
- Scambiatore di calore, che trasferisce il calore all’acqua.
- Uscita dei fumi, indispensabile per smaltire i prodotti della combustione in sicurezza.
Questa logica è il motivo per cui uno scaldabagno a gas risulta rapido: non tiene un grande serbatoio caldo in attesa, ma lavora su richiesta. Da qui si capisce anche perché la parte di evacuazione fumi sia decisiva quanto il bruciatore stesso: senza un tiraggio corretto, il sistema perde efficienza e sicurezza. Dal quadro generale passo ora ai componenti, perché è lì che spesso si nascondono i guasti.
I componenti che contano davvero
Quando leggo una scheda tecnica o faccio una diagnosi, mi concentro su pochi elementi: sono quelli che determinano accensione, stabilità della temperatura e sicurezza. Il resto può cambiare da modello a modello, ma questa base resta quasi sempre valida.
| Componente | Funzione | Perché importa |
|---|---|---|
| Flussostato o sensore di portata | Rileva il passaggio dell’acqua | Se non legge bene il flusso, l’apparecchio può non partire o accendersi a scatti |
| Valvola gas | Regola l’afflusso di combustibile | Stabilisce quanta energia arriva al bruciatore |
| Accensione elettronica o piezoelettrica | Innesca la fiamma | Rende l’avvio automatico e più pratico |
| Bruciatore | Produce la fiamma | È il cuore termico dell’apparecchio |
| Scambiatore di calore | Trasferisce calore all’acqua | Se si incrosta, il rendimento cala e l’acqua esce meno calda |
| Elettrodo di ionizzazione o termocoppia | Controlla la presenza della fiamma | Blocca il gas se la combustione non è stabile |
| Ventola e scarico fumi | Espelle i gas combusti | Serve a mantenere aria pulita nel locale e combustione corretta |
Nei modelli più recenti trovi spesso controlli elettronici più raffinati e soluzioni a basse emissioni, ma la sostanza non cambia: se uno di questi blocchi si sporca, si usura o perde taratura, il comfort degrada subito. A questo punto ha senso vedere il processo completo, dall’apertura del rubinetto fino all’acqua calda in uscita.
Dal rubinetto all’acqua calda in pochi secondi
Qui entra in gioco il comportamento pratico dell’apparecchio. Su un buon scaldabagno istantaneo, l’utente apre il miscelatore e il sistema reagisce quasi subito; il ritardo percepito dipende dalla distanza dei tubi, dalla temperatura iniziale dell’acqua e dalla regolazione della potenza.
- L’acqua fredda entra nello scaldabagno e fa muovere il sensore di flusso.
- La centralina autorizza l’avvio dell’accensione.
- Si apre la valvola del gas e il bruciatore genera la fiamma.
- La fiamma scalda lo scambiatore, che trasferisce energia all’acqua in passaggio.
- L’acqua esce alla temperatura impostata, mentre i fumi vengono evacuati verso l’esterno.
- Se la fiamma si spegne o il tiraggio non è corretto, i dispositivi di sicurezza interrompono il gas.
Il risultato è un’erogazione su richiesta, molto comoda quando l’uso è discontinuo. Però proprio questa immediatezza fa emergere un limite spesso sottovalutato: se il dimensionamento è sbagliato, il comfort non crolla solo in termini di temperatura, ma anche di stabilità del getto. Ed è qui che il confronto tra istantaneo e ad accumulo diventa utile.
Istantaneo o ad accumulo non è la stessa storia
Molti problemi nascono da una scelta iniziale poco coerente con l’uso reale. Io distinguo sempre due famiglie, perché il comportamento cambia in modo netto e cambia anche la lettura dello schema.
| Tipo | Come lavora | Vantaggi | Limiti | Quando ha senso |
|---|---|---|---|---|
| Istantaneo | Scalda l’acqua mentre passa nello scambiatore | Nessun serbatoio grande, ingombro ridotto, consumo legato all’uso effettivo | Richiede portata e potenza ben dimensionate | Appartamenti, usi intermittenti, spazi ridotti |
| Ad accumulo | Riscalda un serbatoio e mantiene l’acqua in temperatura | Riserva pronta, temperatura più stabile in caso di prelievi ripetuti | Più volume, più inerzia, riaccensioni periodiche | Famiglie con prelievi più distribuiti o richiesta più continua |
In pratica, l’istantaneo premia chi vuole meno ingombro e consumi legati all’uso reale; l’ad accumulo aiuta quando si desidera una riserva pronta e più stabile, accettando però volume maggiore e manutenzione del serbatoio. Dopo questa distinzione, conviene capire perché alcuni apparecchi possono stare in bagno o in locali interni mentre altri no.

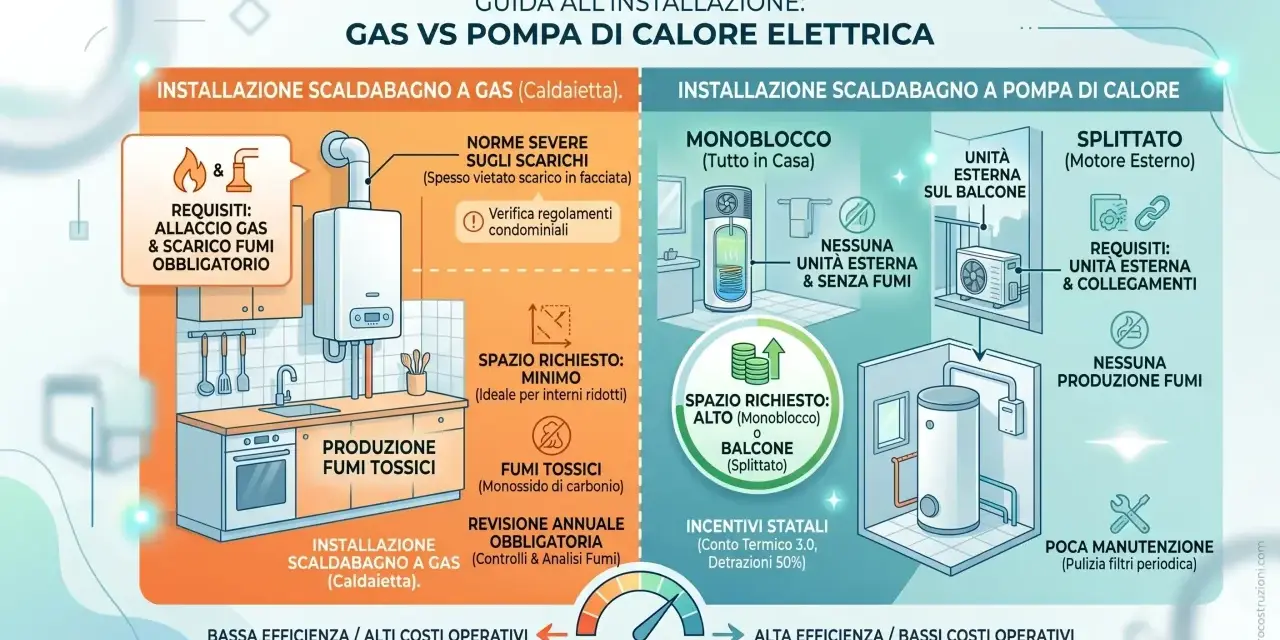

Camera aperta o camera stagna cambia il modo in cui respira
Questo è uno dei punti più importanti quando si parla di installazione, perché non riguarda solo l’efficienza ma anche l’ambiente in cui l’apparecchio lavora. In sintesi: la camera aperta usa l’aria del locale, la camera stagna la prende dall’esterno e porta fuori i fumi con una ventola.
| Configurazione | Aria comburente | Scarico fumi | Impatto pratico |
|---|---|---|---|
| Camera aperta | Dal locale di installazione | Tramite tiraggio naturale verso una canna fumaria idonea | Richiede ambienti ben ventilati e una verifica molto attenta della posa |
| Camera stagna o tiraggio forzato | Dall’esterno | Espulsione assistita da ventola | È più flessibile in molti interni e riduce il rischio di dispersioni nell’ambiente domestico |
Se devo dirlo in modo molto pratico, la camera stagna è la soluzione più versatile per molte installazioni moderne, mentre la camera aperta richiede condizioni ambientali e di evacuazione più stringenti. La scelta, però, va sempre verificata sul libretto del prodotto e con un tecnico abilitato, perché posizione, aerazione e scarico possono cambiare completamente il quadro. Da qui si arriva facilmente al tema che molti trascurano finché non compare un problema: manutenzione e segnali di guasto.
I segnali che non conviene ignorare
Quando uno scaldabagno a gas inizia a comportarsi in modo anomalo, i sintomi sono quasi sempre riconoscibili prima che il guasto diventi serio. Io faccio attenzione soprattutto a questi segnali:
- acqua che arriva tiepida o con temperatura instabile;
- accensione lenta, intermittente o assente;
- spegnimenti improvvisi durante il prelievo;
- rumori insoliti nel bruciatore o nello scambiatore;
- tracce di fuliggine, odore di combustione anomalo o fumi non correttamente evacuati;
- odore di gas nell’ambiente, che va trattato come un’urgenza;
- gocciolamenti o segni di calcare vicino ai raccordi.
Su questo punto sono netto: se senti odore di gas o sospetti un problema di scarico fumi, non fare prove ripetute. Arieggia il locale, evita manovre inutili e chiama un tecnico qualificato. Per i disturbi meno urgenti, invece, la manutenzione preventiva fa spesso la differenza tra un apparecchio che dura e uno che lavora sempre al limite.
Quello che controllo prima di scegliere o far verificare un modello
Quando valuto un modello, parto da cinque domande semplici: quante utenze devono essere servite, dove verrà installato, che gas è disponibile in casa, quanto è dura l’acqua e quanto spazio ho per i controlli periodici. Sembra banale, ma è lì che si decide se l’impianto sarà comodo o solo tollerabile.
- Portata richiesta: per un appartamento con un solo bagno, le portate nell’ordine di 12-15 l/min sono spesso sufficienti; se vuoi gestire più prelievi, guardo volentieri verso 15-17 l/min, sempre in base al salto termico disponibile.
- Tipo di installazione: interno o esterno cambia tutto, soprattutto per scarico fumi e accessibilità.
- Combustibile: metano e GPL non si gestiscono allo stesso modo, nemmeno sul piano dell’assetto.
- Acqua dura: più calcare significa più attenzione allo scambiatore e alle incrostazioni.
- Manutenzione: se il tecnico non riesce a lavorare bene sull’apparecchio, il comfort nel tempo peggiora rapidamente.
Nei modelli attuali vedo spesso soluzioni low NOx e controlli elettronici più precisi, ma il salto vero non lo fa la sigla in etichetta: lo fa l’insieme di dimensionamento, evacuazione fumi e manutenzione. Se tengo fermo questo principio, lo schema di funzionamento non resta un disegno da manuale, ma diventa uno strumento concreto per capire, scegliere e far durare meglio l’impianto.
