Collegare una termostufa a pellet a una caldaia a gas può migliorare il comfort e ridurre l’uso del gas, ma solo se i due generatori vengono coordinati con uno schema idraulico corretto. La soluzione deve gestire separazione dei circuiti, priorità di funzionamento, sicurezza contro sovratemperature e compatibilità con termosifoni o impianto a pavimento.
La configurazione più sicura separa i due generatori e coordina il calore
- Separazione idraulica con scambiatore a piastre o puffer per evitare collegamenti improvvisati.
- Anticondensa sulla termostufa per proteggere il generatore e limitare catrame e corrosione.
- Centralina e sonde per dare priorità al pellet e avviare il gas solo quando serve.
- Dispositivi di sicurezza dimensionati secondo il modello, la potenza e il tipo di vaso di espansione.
- Installazione professionale con dichiarazione di conformità e rispetto della UNI 10683:2022 per gli apparecchi a biomassa fino a 35 kW.
Come funziona il collegamento tra termostufa e caldaia a gas
Una termostufa a pellet, chiamata anche idrostufa, non riscalda soltanto l’ambiente. Trasferisce una parte importante della sua potenza all’acqua dell’impianto, che può alimentare termosifoni, ventilconvettori o pannelli radianti. Per questo motivo il collegamento deve essere studiato come un vero impianto termico, non come una semplice aggiunta alla caldaia esistente.
La caldaia a gas lavora normalmente su un circuito chiuso già dotato di circolatore, vaso di espansione e dispositivi di controllo. La termostufa, invece, ha caratteristiche diverse e può richiedere una propria pompa, una valvola anticondensa e protezioni contro l’aumento eccessivo della temperatura. Il punto critico è impedire che i due generatori lavorino uno contro l’altro.Lo schema concettuale più comune è questo:

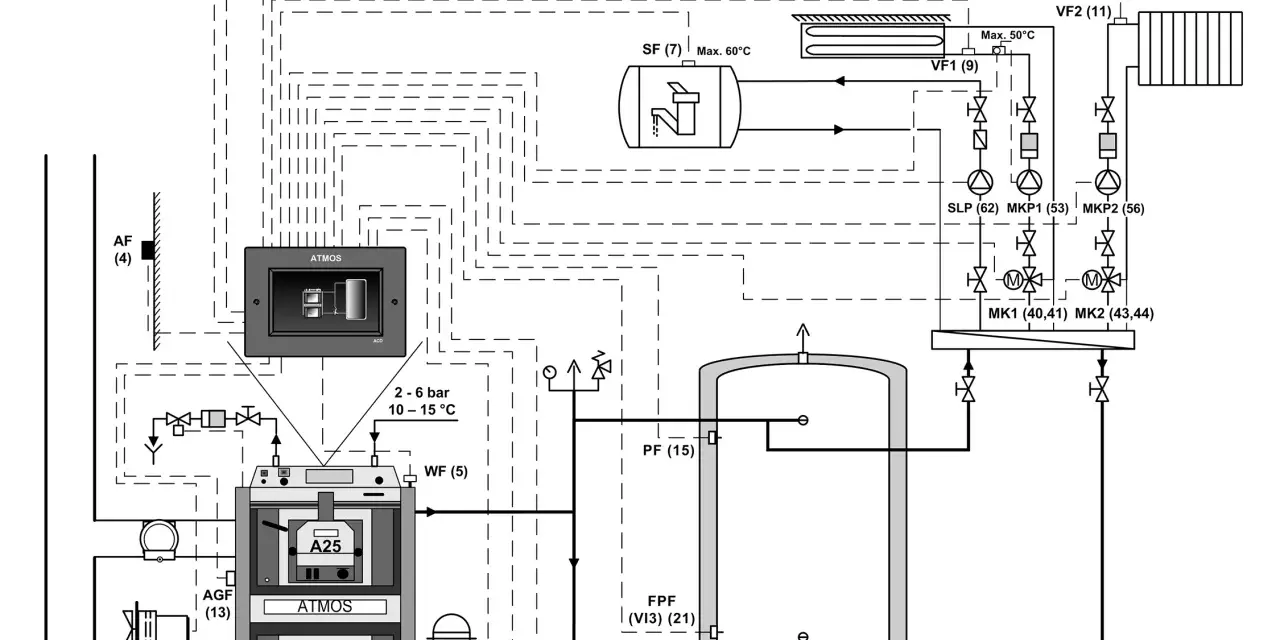

Termostufa a pellet → pompa primaria → valvola anticondensa → puffer o scambiatore → circuito di riscaldamento
Caldaia a gas → valvola di intercettazione o deviatrice → puffer o scambiatore → circuito di riscaldamento
Centralina → sonde di temperatura → gestione delle pompe e consenso alla caldaia
Questo è uno schema funzionale, non un disegno esecutivo. Diametri, valvole, pressioni, potenza dei circolatori e posizione delle sonde devono essere definiti dal termoidraulico sulla base dei manuali dei generatori e dell’impianto già presente.
Scambiatore o puffer quale soluzione scegliere
Le due configurazioni più utilizzate sono la separazione tramite scambiatore a piastre e l’inserimento di un puffer, cioè un accumulo di acqua tecnica. Non esiste una scelta valida per ogni casa: dipende dallo spazio disponibile, dalla potenza della termostufa, dal tipo di caldaia e dal modo in cui si desidera usare il pellet.
| Soluzione | Quando conviene | Vantaggi | Limiti |
|---|---|---|---|
| Scambiatore a piastre | Impianti esistenti con poco spazio | Compatto e capace di separare i circuiti | Richiede pompe e regolazione ben dimensionate |
| Puffer | Uso frequente del pellet e potenza elevata | Accumula energia e riduce gli avviamenti della termostufa | Occupa spazio e aumenta il costo dell’impianto |
| Collegamento diretto | Solo quando previsto dal costruttore | Schema più semplice e meno ingombrante | Minore flessibilità e maggior rischio di interferenze |
Quando preferire lo scambiatore
Lo scambiatore a piastre è utile quando si vuole mantenere separato il circuito della termostufa da quello della caldaia. L’acqua dei due circuiti non si mescola: il calore passa attraverso le piastre metalliche. Questa soluzione è spesso pratica nelle ristrutturazioni, soprattutto quando l’impianto a gas esistente ha già il proprio vaso di espansione e non si vuole modificarlo in modo radicale.
La separazione non risolve però ogni problema. Servono una pompa sul circuito primario, una pompa sul secondario, valvole di non ritorno e una centralina capace di coordinare le temperature. Uno scambiatore sottodimensionato può ridurre la portata e rendere inefficiente il riscaldamento, anche se il collegamento sulla carta sembra corretto.
Quando ha senso il puffer
Il puffer è indicato quando la termostufa produce più calore di quanto l’abitazione richieda in quel momento. L’acqua calda viene accumulata e utilizzata in seguito, evitando che l’apparecchio si accenda e si spenga continuamente. Questo aspetto è importante nelle mezze stagioni, quando il fabbisogno dell’edificio è basso ma la potenza minima della termostufa resta relativamente alta.
In una casa ben isolata, un accumulo troppo grande può però diventare costoso e lento da portare in temperatura. In una prima valutazione si incontrano spesso volumi da 300 a 800 litri, ma il dimensionamento deve considerare potenza utile, inerzia dell’edificio, tipo di terminali e modalità d’uso. Non sceglierei mai il puffer soltanto in base ai litri indicati in una tabella commerciale.
Il funzionamento corretto con priorità al pellet
Il sistema dovrebbe decidere in modo chiaro quale generatore deve lavorare. Una logica comune assegna la priorità alla termostufa: quando la sonda rileva una temperatura sufficiente nel circuito o nella parte alta del puffer, la caldaia a gas resta spenta. Quando il pellet non è acceso, l’accumulo è freddo o la temperatura scende sotto la soglia impostata, la centralina abilita il gas.
Il comando può avvenire tramite un contatto pulito della caldaia, una valvola deviatrice o un sistema di gestione integrato. Il dettaglio dipende dal modello della caldaia. Non basta collegare in parallelo i termostati ambiente, perché i due generatori potrebbero avviarsi contemporaneamente senza una corretta circolazione dell’acqua.
Leggi anche: Miglior legno per pellet - La guida definitiva per la tua stufa
Un esempio pratico di sequenza
- Il termostato ambiente richiede calore.
- La centralina controlla la temperatura della termostufa o del puffer.
- Se il pellet è disponibile, parte il circolatore dedicato e la caldaia riceve il consenso di esclusione.
- Se la temperatura non è sufficiente entro il tempo stabilito, la centralina abilita la caldaia a gas.
- Quando il puffer o la mandata raggiungono il valore impostato, il generatore ausiliario si arresta.
Le soglie non sono universali. Per i termosifoni si lavora spesso con temperature di mandata più alte rispetto a un pavimento radiante, mentre una caldaia a condensazione rende meglio con ritorni più freddi. La regolazione deve quindi tenere insieme comfort, rendimento della caldaia e temperatura minima richiesta dalla termostufa.
Quali componenti non devono mancare
Il disegno idraulico deve riportare tutti i componenti necessari, non solo i due generatori. Un progetto incompleto può sembrare economico in fase di preventivo e diventare problematico durante il collaudo o la manutenzione.
- Valvola anticondensa, generalmente impostata secondo le indicazioni del costruttore, per mantenere il ritorno alla termostufa abbastanza caldo.
- Circolatore primario per il circuito della termostufa e circolatore secondario per l’impianto quando la separazione lo richiede.
- Vaso di espansione adeguato al volume d’acqua e al tipo di circuito.
- Valvola di sicurezza, manometro e sistemi di sfogo dell’aria.
- Valvola di scarico termico o dispositivo equivalente quando previsto dal generatore e dallo schema del produttore.
- Valvole di non ritorno per evitare circolazioni indesiderate attraverso il generatore spento.
- Defangatore per trattenere impurità e magnetite, particolarmente utile negli impianti con radiatori vecchi.
- Sonde di temperatura su mandata, ritorno e puffer, dove presenti.
La valvola anticondensa merita un’attenzione particolare. Se il ritorno è troppo freddo, nella camera di scambio possono formarsi condensa e depositi, con maggiore corrosione e peggioramento del tiraggio. La protezione anticondensa non è un accessorio estetico: serve a preservare il generatore e a mantenere stabile il rendimento.
Il manuale della termostufa prevale sulle indicazioni generiche. Alcuni apparecchi integrano già pompa, vaso e valvola di sicurezza; altri richiedono componenti esterni. Copiare lo schema di un altro modello è una delle scorciatoie più rischiose.
Camino, combustione e requisiti di sicurezza
Il collegamento idraulico è soltanto una parte dell’installazione. La termostufa deve avere un sistema di evacuazione dei fumi compatibile, una presa d’aria corretta e distanze di sicurezza adeguate ai materiali presenti nel locale.Per gli apparecchi a biocombustibile solido con potenza al focolare fino a 35 kW, la UNI 10683:2022 definisce requisiti di verifica, installazione, controllo, pulizia e manutenzione. La norma riguarda anche gli apparecchi destinati al riscaldamento con produzione di acqua calda sanitaria. Per potenze superiori possono entrare in gioco ulteriori adempimenti e verifiche, quindi il progetto deve essere affidato a un professionista competente.
In Italia il DM 37/2008 disciplina l’installazione degli impianti all’interno degli edifici. Al termine dei lavori l’impresa abilitata deve rilasciare la dichiarazione di conformità con gli allegati previsti. Il proprietario dovrebbe conservare anche schema, libretti, certificazioni dei componenti e indicazioni per la manutenzione.
Non trascurerei neppure l’accessibilità. Il puffer, lo scambiatore e le pompe devono poter essere ispezionati senza smontare metà locale tecnico. Un impianto difficile da raggiungere tende a essere pulito e controllato meno spesso, con conseguenze dirette su consumi e affidabilità.
Errori frequenti e costi da mettere in preventivo
L’errore più comune consiste nel collegare la mandata della termostufa alla stessa tubazione della caldaia senza una separazione e senza una logica di priorità. Un altro problema ricorrente è installare una termostufa troppo potente rispetto all’abitazione, pensando che più kW significhino automaticamente più risparmio.
- Usare una sola pompa per circuiti con portate e temperature diverse.
- Eliminare la valvola anticondensa per ridurre il preventivo.
- Lasciare la caldaia sempre abilitata, causando accensioni contemporanee.
- Ignorare il dimensionamento del vaso di espansione dopo l’aggiunta del puffer.
- Considerare soltanto la potenza nominale e non la potenza minima modulata.
- Collegare l’acqua calda sanitaria senza verificare priorità, accumulo e compatibilità della caldaia.
Come ordine di grandezza, per una casa esistente un adattamento con separatore, pompe, valvole, centralina e manodopera può richiedere circa 1.500-4.000 euro, escluso il generatore. Una soluzione con puffer, nuove tubazioni e opere nel locale tecnico può salire indicativamente a 3.000-7.000 euro. Sono stime orientative: distanza tra i generatori, opere murarie, canna fumaria, potenza e condizioni dell’impianto possono cambiare molto il risultato.
Prima di accettare un’offerta chiederei che siano indicati separatamente schema idraulico, dispositivi di sicurezza, gestione elettrica, scarico condensa, eventuale canna fumaria, collaudo e documentazione finale. Un preventivo dettagliato vale più di un prezzo apparentemente basso che non specifica cosa verrà realmente installato.
La verifica finale prima di accendere l’impianto
Prima della messa in servizio farei controllare che ogni componente corrisponda al manuale della termostufa e della caldaia. Bisogna verificare il senso delle valvole di non ritorno, il funzionamento delle pompe, la pressione a freddo, l’assenza di perdite e la corretta lettura delle sonde.
Il tecnico dovrebbe simulare anche i principali scenari: termostufa accesa, termostufa spenta, richiesta di calore durante l’esaurimento del pellet e mancanza di alimentazione elettrica. In particolare, occorre capire come viene smaltito il calore residuo e quale generatore resta operativo in caso di anomalia.
La soluzione migliore non è necessariamente quella con più componenti, ma quella che rende leggibile il funzionamento dell’impianto. Se non si capisce dal quadro di controllo quale generatore sta lavorando e perché, la regolazione non è ancora davvero risolta.
Per questo tipo di intervento userei il diagramma come base per parlare con termoidraulico e installatore, non come istruzione per il fai da te. Un impianto ibrido ben progettato può offrire comfort e flessibilità per molti anni, mentre un collegamento improvvisato rischia di aumentare consumi, guasti e problemi di sicurezza.
