Il debimetro si trova normalmente sul tubo di ingresso dell’aria
- Posizione generalmente nella parte posteriore o inferiore della stufa, sul condotto che porta aria alla camera di combustione.
- Funzione misura o rileva il flusso d’aria aspirato per aiutare la centralina a regolare la combustione.
- Da non confondere con il pressostato, la sonda fumi e il sensore di temperatura.
- Prima verifica controllare tubo di aspirazione, porta, cassetto cenere e pulizia del braciere.
- Sicurezza ogni intervento va eseguito a stufa fredda, scollegata dalla corrente e seguendo il manuale del modello.

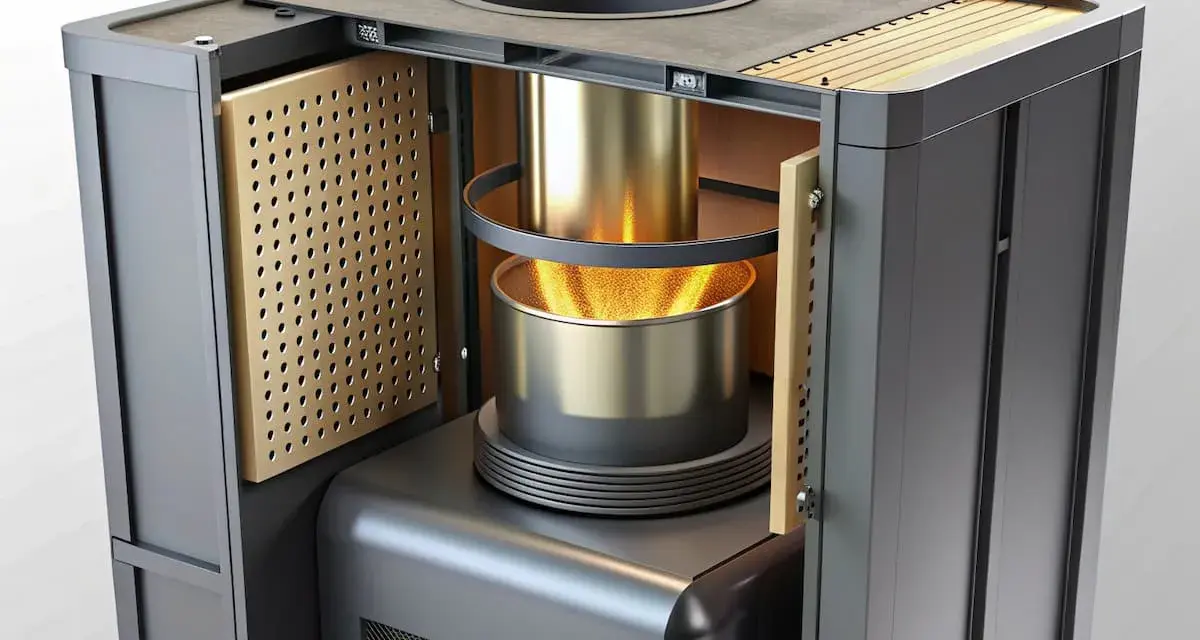

Dove si trova il debimetro nella stufa a pellet
Il debimetro, chiamato anche sensore di flusso dell’aria, si trova di solito lungo il tubo che porta aria comburente dall’esterno o dall’ambiente verso la camera di combustione. Nella maggior parte delle stufe è quindi collocato nella zona posteriore o inferiore, vicino alla presa d’aria primaria.
Visivamente può presentarsi come un piccolo componente in plastica o metallo, inserito nel condotto e collegato alla scheda elettronica tramite un cavo. In altri modelli è integrato in un gruppo più compatto, perciò dall’esterno non sempre è immediatamente riconoscibile.
Io partirei sempre dal manuale d’uso e manutenzione, cercando termini come “debimetro”, “sensore flusso”, “RDS” o “air flow sensor”. La posizione cambia in base a marca, serie e sistema di aspirazione. Alcune stufe non montano affatto un debimetro e utilizzano invece un pressostato per controllare la depressione nel circuito fumi.
Come riconoscerlo senza smontare la stufa
Segui il tubo di aspirazione dell’aria partendo dalla griglia o dal raccordo sul retro. Se lungo il percorso trovi un piccolo dispositivo con connettore elettrico, è molto probabilmente il sensore di flusso, anche se la forma esatta dipende dal costruttore.
Non bisogna confonderlo con il ventilatore dei fumi. Quest’ultimo è più voluminoso e si trova nel circuito di evacuazione, mentre il debimetro controlla l’aria in ingresso. Anche la sonda fumi è diversa, perché misura la temperatura dei gas combusti e viene inserita vicino all’uscita fumi.
Che cosa misura e perché è importante
Il sensore rileva la quantità o la velocità dell’aria che attraversa il condotto di aspirazione. La centralina usa questo dato per adattare il funzionamento dell’estrattore e mantenere un rapporto corretto tra pellet e aria.
Quando il flusso è insufficiente, la fiamma può diventare scura e irregolare, il vetro tende ad annerirsi e nel braciere si accumulano residui. Se invece l’aria è eccessiva, la combustione può risultare troppo aggressiva, con consumi più elevati e una resa meno stabile.
Nei modelli dotati di sistemi elettronici di regolazione, un errore del debimetro può generare messaggi come “DEBIMETRO”, “NO FLUSSO” o “FLUSSO INSUFFICIENTE”. Il codice visualizzato non dimostra però da solo che il sensore sia rotto. Spesso il problema nasce da un’ostruzione o da una chiusura imperfetta.
Come controllare il problema in modo sicuro
Prima di pensare alla sostituzione del componente, io seguirei una verifica semplice e ordinata. La manutenzione va fatta con la stufa spenta, fredda e scollegata dalla presa elettrica, come indicato normalmente dai manuali dei produttori.
- Controlla la presa d’aria. Verifica che la griglia esterna e il raccordo non siano coperti da polvere, insetti, foglie o altri corpi estranei.
- Ispeziona il tubo di aspirazione. Cerca strozzature, pieghe e accumuli di sporco che possano ridurre il passaggio dell’aria.
- Chiudi bene porta e cassetto cenere. Una guarnizione consumata o uno sportello non chiuso correttamente possono alterare il flusso rilevato.
- Pulisci il braciere. I fori ostruiti modificano la combustione e possono far sembrare difettoso il sistema di rilevazione.
- Controlla il connettore. Solo se il manuale lo consente, verifica che la spina del sensore sia inserita e che il cavo non sia danneggiato.
Non consiglio di soffiare direttamente nel sensore con aria compressa né di spruzzare detergenti elettronici senza precise istruzioni. Un componente delicato può danneggiarsi facilmente e, soprattutto, una pulizia improvvisata non risolve un problema di cablaggio o di taratura.
Leggi anche: Allarme 7 nella stufa a pellet - cosa significa e cosa fare
Quando fermarsi
Se l’allarme ritorna dopo la pulizia ordinaria, se la stufa si spegne ripetutamente o se compaiono anche anomalie di depressione e di estrazione fumi, è meglio contattare un tecnico qualificato. La diagnosi richiede spesso la lettura dei parametri della centralina e la verifica effettiva del flusso, non una semplice ispezione visiva.
Debimetro, pressostato e altri sensori non sono la stessa cosa
Molti interventi diventano più complicati perché si attribuisce ogni problema d’aria allo stesso componente. In realtà, i dispositivi possono svolgere funzioni diverse e generare allarmi simili.
| Componente | Dove si trova di solito | Che cosa controlla |
|---|---|---|
| Debimetro | Condotto di aspirazione dell’aria primaria | Flusso o quantità di aria in ingresso |
| Pressostato | Circuito di depressione, spesso collegato ai fumi | Pressione o depressione necessaria per il funzionamento sicuro |
| Sonda fumi | Zona di uscita dei gas combusti | Temperatura dei fumi |
| Encoder dell’estrattore | Ventilatore di estrazione fumi | Velocità di rotazione del ventilatore |
La distinzione è pratica, non solo tecnica. Se il display indica “mancanza depressione”, il debimetro potrebbe essere perfettamente funzionante e il problema potrebbe riguardare canna fumaria, guarnizioni, estrattore o pressostato. Sostituire il sensore sbagliato significa spendere denaro senza eliminare la causa.
Perché il sensore può segnalare un errore
Le cause più comuni sono abbastanza concrete. Un tubo parzialmente ostruito, una presa d’aria sporca o un braciere pieno di cenere possono ridurre il flusso e far intervenire la protezione elettronica.
- Sporco sul sensore, soprattutto in stufe usate molto o con manutenzione irregolare.
- Ostruzione del condotto dovuta a polvere, residui o corpi estranei.
- Porta o cassetto cenere non ermetici per guarnizioni usurate.
- Cavo scollegato o danneggiato dopo un intervento di manutenzione.
- Estrattore fumi inefficiente, che non crea il corretto movimento d’aria.
- Taratura non corretta dopo una sostituzione o una modifica dei parametri.
Anche la qualità del pellet incide indirettamente. Un combustibile che produce molta cenere o lascia residui compatti richiede pulizie più frequenti e può alterare la combustione. Nei manuali tecnici di diversi produttori viene indicata una manutenzione almeno annuale, mentre braciere e parti accessibili possono richiedere controlli molto più frequenti durante la stagione.
Quando si può sostituire il debimetro
La sostituzione ha senso quando il tecnico verifica che il componente non legge correttamente il flusso, il cablaggio è integro e il circuito di aspirazione è libero. Montare un ricambio “compatibile” solo perché ha la stessa forma è rischioso, perché il sensore deve essere adatto alla scheda elettronica e alla taratura della stufa.
Dopo il montaggio può essere necessaria una procedura di reset o di calibrazione. Su alcuni sistemi la centralina deve riconoscere i nuovi valori di flusso; su altri il componente viene controllato durante l’avviamento. Per questo eviterei di modificare i parametri aria-pellet a tentativi, soprattutto se la stufa funziona ancora ma presenta solo un allarme intermittente.
Un tecnico può inoltre controllare la canna fumaria, la tenuta delle guarnizioni e la velocità dell’estrattore. Nella mia esperienza, questa verifica completa è spesso più utile della semplice sostituzione del sensore, perché l’errore può essere solo il sintomo di un problema più ampio nel percorso dell’aria.
Il punto da controllare prima di acquistare un ricambio
Se devi individuare il debimetro, cerca prima il tubo di aspirazione dell’aria primaria nella parte posteriore o inferiore della stufa e seguilo fino all’interno. Confronta poi la forma del componente, il numero di fili e il codice riportato sul ricambio con quanto indicato dal manuale del modello.
La posizione esatta non è universale e alcune stufe non usano questo sensore. Una diagnosi corretta parte quindi dal modello preciso della macchina, dal codice dell’allarme e dalle condizioni in cui compare. Se dopo aver liberato presa d’aria, tubo e braciere il problema resta, la scelta più sicura è affidare controllo elettrico, misura del flusso e taratura al centro assistenza.
