Raccordo fumi stufa a pellet - Lunghezza massima e consigli

La risposta breve che conta davvero

La risposta onesta è questa: non esiste un valore unico valido per tutte le stufe. In molti impianti il tratto semi-orizzontale funziona bene se resta corto, spesso nell’ordine di 2-4 metri, ma alcuni costruttori impongono limiti più stretti, anche intorno a 1-2 metri; altri accettano 3 o 4 metri solo se il resto del percorso è pulito, ben inclinato e con poche curve.

Se devo dare un riferimento prudente, io considero 4 metri come soglia alta, non come obiettivo. L’ideale resta sempre un collegamento più corto possibile, perché la stufa a pellet lavora con fumi forzati ma non “inermi”: appena allunghi troppo il tracciato, aumentano perdite di carico, deposito di cenere e rischio di condensa. Per capire dove si colloca il tuo caso concreto, però, bisogna separare la regola generale dal modello installato.

Cosa dicono norma e manuale del produttore

Nel linguaggio tecnico, il tratto che esce dalla stufa si chiama canale da fumo o raccordo fumi; la canna fumaria è la parte verticale che porta lo scarico verso il tetto. Questa distinzione non è formale: molti errori nascono proprio dal confondere i due pezzi dell’impianto.

La regola pratica è semplice: il manuale della singola stufa viene prima di tutto. Se il costruttore indica un massimo, quello è il limite da rispettare. In assenza di indicazioni più restrittive, la UNI 10683 viene normalmente richiamata come riferimento tecnico per gli apparecchi con elettroventilatore e porta il canale da fumo a una proiezione orizzontale non superiore a 4 metri, con un numero contenuto di cambi di direzione e una pendenza verso l’alto.

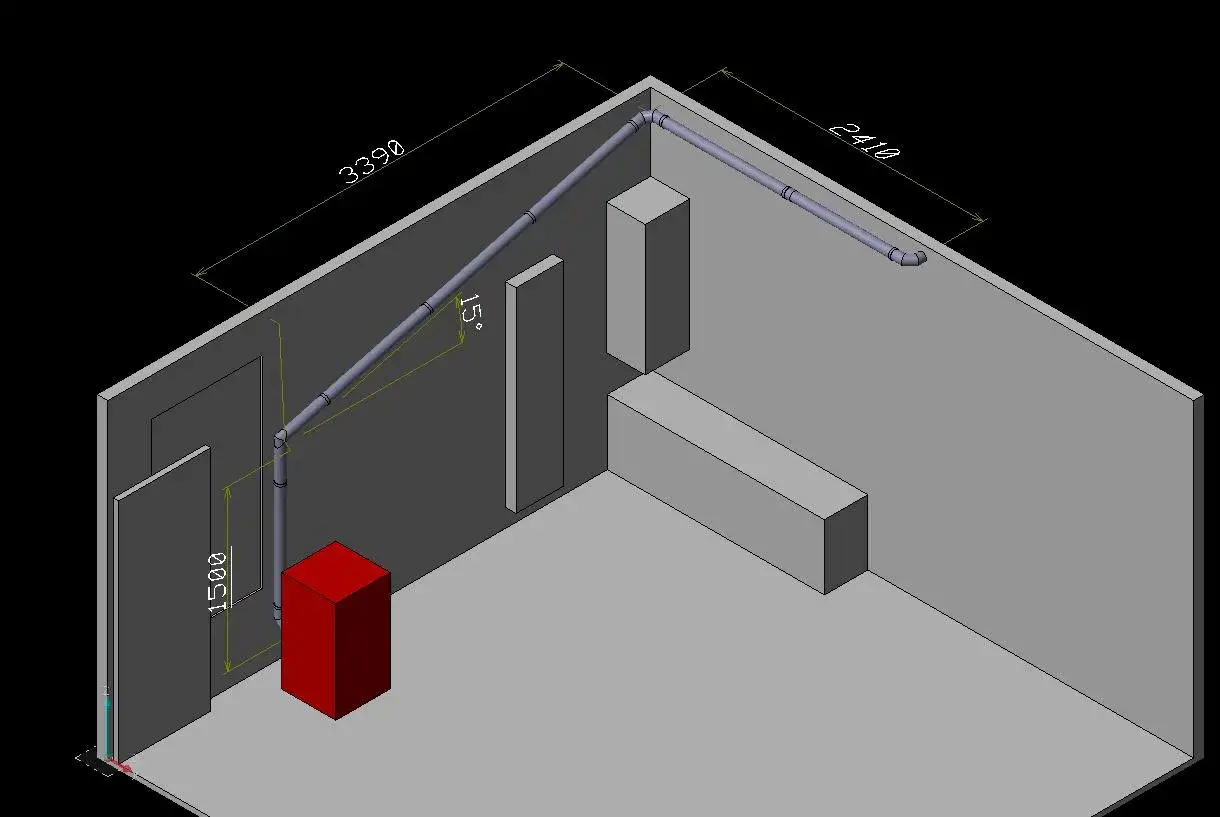

La pendenza non è un dettaglio

Il tratto non dovrebbe mai essere davvero “piatto”. Una lieve salita verso la canna fumaria aiuta a far scorrere meglio i fumi e riduce il ristagno di fuliggine e umidità. Nei manuali che ho visto, il valore minimo viene spesso espresso come 3% oppure come pochi gradi verso l’alto: il concetto è sempre lo stesso, cioè evitare un tubo orizzontale puro.

Leggi anche: Pellet - Guida definitiva: Scegli la qualità e risparmia davvero!

Il limite reale cambia da un modello all’altro

Qui sta il punto che più spesso viene sottovalutato. Alcuni produttori ammettono solo 1-2 metri di sviluppo orizzontale, altri arrivano a 3 metri e altri ancora a 4 metri, ma quasi sempre con vincoli precisi sul numero di curve, sul diametro e sulla possibilità di ispezione. In cantiere io non mi fido mai del “si fa così di solito”: guardo sempre il libretto del modello installato.

In Italia, inoltre, non bisogna confondere questo tema con lo scarico a parete: per i generatori termici la soluzione ordinaria resta il percorso verso il tetto, mentre eventuali deroghe sono limitate e vanno verificate sul caso concreto. È un passaggio importante, perché un tratto di raccordo corto non autorizza automaticamente un’uscita orizzontale libera sulla facciata. A questo punto vale la pena tradurre le regole in metri reali, perché è lì che gli errori diventano costosi.

Come misuro la lunghezza reale senza sbagliarmi

Quando misuro un impianto non guardo solo il metro lineare del tubo. Conto anche la lunghezza equivalente, cioè l’effetto pratico di curve, T, cambi di direzione e raccordi. Un tratto da 3 metri con due curve può comportarsi peggio di un tratto più lungo ma quasi lineare, perché ogni deviazione aumenta la resistenza allo scarico dei fumi.

Quando il percorso ha più curve, il progetto diventa ancora più sensibile. I cambi di direzione non sono tutti uguali, e non esiste una conversione universale valida per ogni sistema: per questo il conteggio va fatto sul singolo impianto, non per approssimazione. Se il tecnico ti parla di “metri equivalenti”, sta dicendo proprio questo: il tubo non si valuta solo per quanto è lungo, ma per quanto oppone resistenza al passaggio dei fumi. Quando il progetto supera questi limiti, i segnali arrivano quasi sempre prima sulla macchina che sulla carta.

Quando il tratto è troppo lungo e l’impianto lo fa capire

Un canale da fumo eccessivo non “si adatta”: prima o poi lo senti nella resa della stufa. I sintomi tipici sono abbastanza chiari e, se li conosci, ti evitano molti interventi inutili.

• Accensioni più difficili: la stufa impiega più tempo a stabilizzarsi o va in allarme nelle fasi iniziali.
• Vetro che si sporca in fretta: spesso è il primo campanello d’allarme di una combustione meno pulita.
• Più cenere e depositi nel tratto basso: i punti orizzontali o le curve diventano zone di accumulo.
• Odore di fumo o ritorni anomali: segnale da non ignorare, soprattutto nei primi minuti di funzionamento.
• Condensa nelle tubazioni: se il percorso si raffredda troppo, i fumi perdono energia e l’umidità si deposita dove non dovrebbe.
• Manutenzione più frequente: il tubo va pulito più spesso e gli accessi diventano fondamentali.

Se questi effetti compaiono, io non penso subito al pellet “scarso” o alla stufa difettosa. Prima controllo sempre il progetto del raccordo, perché un impianto fumario al limite fa lavorare male anche una macchina buona. Se il percorso non entra nei parametri, le soluzioni esistono, ma vanno scelte con criterio e non con improvvisazione.

Come ridurre il percorso senza compromettere il progetto

Quando il tubo diventa troppo lungo, la risposta giusta non è allungarlo ancora “per vedere se funziona”. Di solito conviene semplificare il percorso e togliere tutto ciò che non serve davvero.

• Avvicina la stufa alla canna fumaria se il layout della stanza lo consente.
• Riduci il numero di curve: ogni deviazione in meno aiuta più di un piccolo aggiustamento di lunghezza.
• Preferisci angoli più dolci quando il sistema lo permette, perché la resistenza cala rispetto a una geometria più brusca.
• Isola i passaggi in zone fredde: se il tratto attraversa muri o locali non riscaldati, la coibentazione limita condensa e raffreddamento dei fumi.
• Prevedi punti di ispezione: un raccordo pulibile e accessibile vale più di qualche centimetro risparmiato.
• Valuta il diametro solo se il costruttore lo autorizza: aumentare la sezione può aiutare, ma non è una scelta libera né universale.

Nei casi più complessi, la vera soluzione è rifare lo schema, non forzare l’esistente. Se la casa impone un percorso lungo, io preferisco un impianto semplice e ben verificato piuttosto che un tracciato creativo ma fragile. Alla fine, la differenza la fa quasi sempre la semplicità del percorso e non la bravura nel far passare tubi ovunque.

La regola pratica che tengo ferma quando progetto un impianto fumario

Se devo ridurre tutto a una regola utile, è questa: progetta il tratto semi-orizzontale il più corto possibile e considera valido solo ciò che il manuale della stufa e la verifica dell’installatore rendono davvero compatibile. Il numero che si sente “in giro” è utile come orientamento, ma non basta a dichiarare corretto un impianto.

• Se il manuale è più severo della regola generale, segue il manuale.
• Se il percorso supera 3-4 metri, io faccio controllare anche curve, ispezioni e diametro.
• Se la stufa parte male o sporca molto il vetro, il problema va cercato nel raccordo prima di toccare i parametri della macchina.
• Se il layout della casa costringe a soluzioni lunghe, conviene ripensare il percorso invece di forzarlo.

In questo tipo di impianto, il risparmio vero non è il tubo in più o in meno: è evitare un progetto che poi richiede interventi, pulizie e compromessi continui.
