Quando una caldaia non scalda bene o consuma più del previsto, spesso il problema non è solo nell’apparecchio, ma nel modo in cui sono collegati acqua, fumi e scarico della condensa. In questa guida mostro come leggere lo schema di una caldaia a condensazione, quali componenti seguire e quali errori evitare durante scelta, installazione e regolazione.
Il percorso del calore si capisce seguendo tre circuiti
- Acqua: il circuito primario trasferisce il calore ai termosifoni o all’acqua sanitaria.
- Fumi: lo scambiatore recupera parte del calore prima dell’espulsione.
- Condensa: il vapore acqueo diventa acqua e deve essere raccolto e scaricato correttamente.
- Temperatura di ritorno: sotto circa 55 °C la condensazione diventa più efficace nei modelli alimentati a metano.
- Installazione: fumisteria, scarico condensa e collegamenti gas devono essere verificati da un tecnico abilitato.
Schema caldaia a condensazione, come leggerlo senza confusione

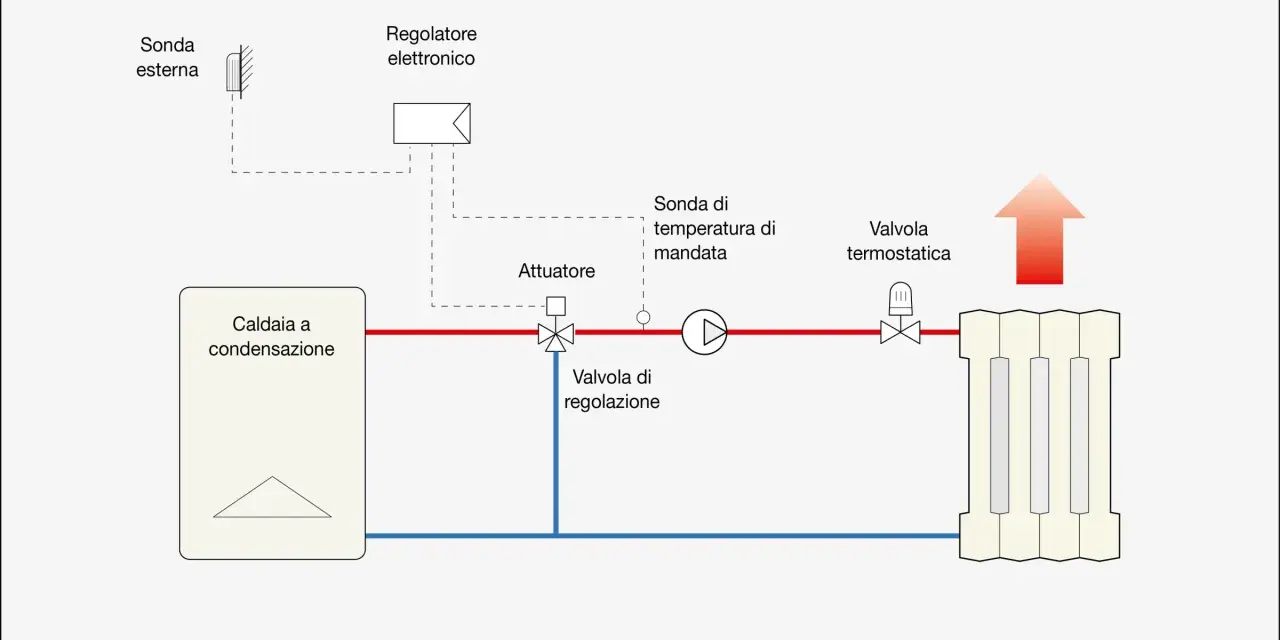

Uno schema tecnico può sembrare complicato perché raccoglie nello stesso disegno tubazioni dell’acqua, condotti dell’aria, scarico dei fumi, alimentazione del gas e collegamenti elettrici. Il mio consiglio è di partire sempre dal percorso dell’energia, non dai singoli raccordi.
Acqua di mandata → termosifoni o pavimento radiante → acqua di ritorno → scambiatore
Fumi caldi → scambiatore → recupero del calore → condotto di scarico
Vapore acqueo → condensazione → sifone → tubo di scarico della condensaLa caldaia non crea calore dal nulla. Brucia gas in modo controllato, trasferisce l’energia all’acqua e recupera una parte del calore che, in un apparecchio tradizionale, uscirebbe insieme ai fumi. Questo è il punto centrale da riconoscere in qualsiasi rappresentazione dell’impianto.
Il percorso dell’acqua tra caldaia e impianto
Il circuito primario
L’acqua del riscaldamento circola in un circuito chiuso. La pompa di circolazione la spinge verso lo scambiatore, dove assorbe calore, poi la invia ai terminali dell’impianto e la riporta in caldaia dopo aver ceduto parte della temperatura all’ambiente.
Nel circuito primario si trovano normalmente anche il vaso di espansione, la valvola di sicurezza, il sensore di temperatura, il manometro e il rubinetto di riempimento. Il vaso di espansione compensa l’aumento di volume dell’acqua quando si riscalda, mentre la valvola protegge l’impianto da pressioni eccessive.
Leggi anche: Timer caldaia: come programmarlo per comfort e risparmio
Riscaldamento e acqua calda sanitaria
In una caldaia combinata, una valvola deviatrice indirizza il calore verso il riscaldamento oppure verso l’acqua calda sanitaria. Quando si apre un rubinetto, la priorità passa di solito all’acqua sanitaria, così la doccia riceve rapidamente la temperatura richiesta.
Nei modelli istantanei l’acqua sanitaria viene riscaldata mentre attraversa uno scambiatore secondario. Nei sistemi con bollitore, invece, la caldaia carica un accumulo. La prima soluzione occupa meno spazio, mentre la seconda offre maggiore disponibilità quando più persone usano contemporaneamente acqua calda.
| Componente | Funzione nello schema | Perché conta |
|---|---|---|
| Scambiatore primario | Trasferisce il calore dei fumi all’acqua dell’impianto | È il punto in cui si recupera gran parte dell’energia |
| Pompa | Fa circolare l’acqua nel circuito | Una portata errata riduce comfort e rendimento |
| Valvola deviatrice | Sposta il calore tra riscaldamento e acqua sanitaria | Determina la priorità tra termosifoni e rubinetti |
| Vaso di espansione | Assorbe l’aumento di volume dell’acqua | Aiuta a mantenere stabile la pressione |
| Scarico condensa | Raccoglie l’acqua prodotta dai fumi | Se ostruito può provocare blocchi e perdite |
Dove nasce la condensa e perché migliora il rendimento

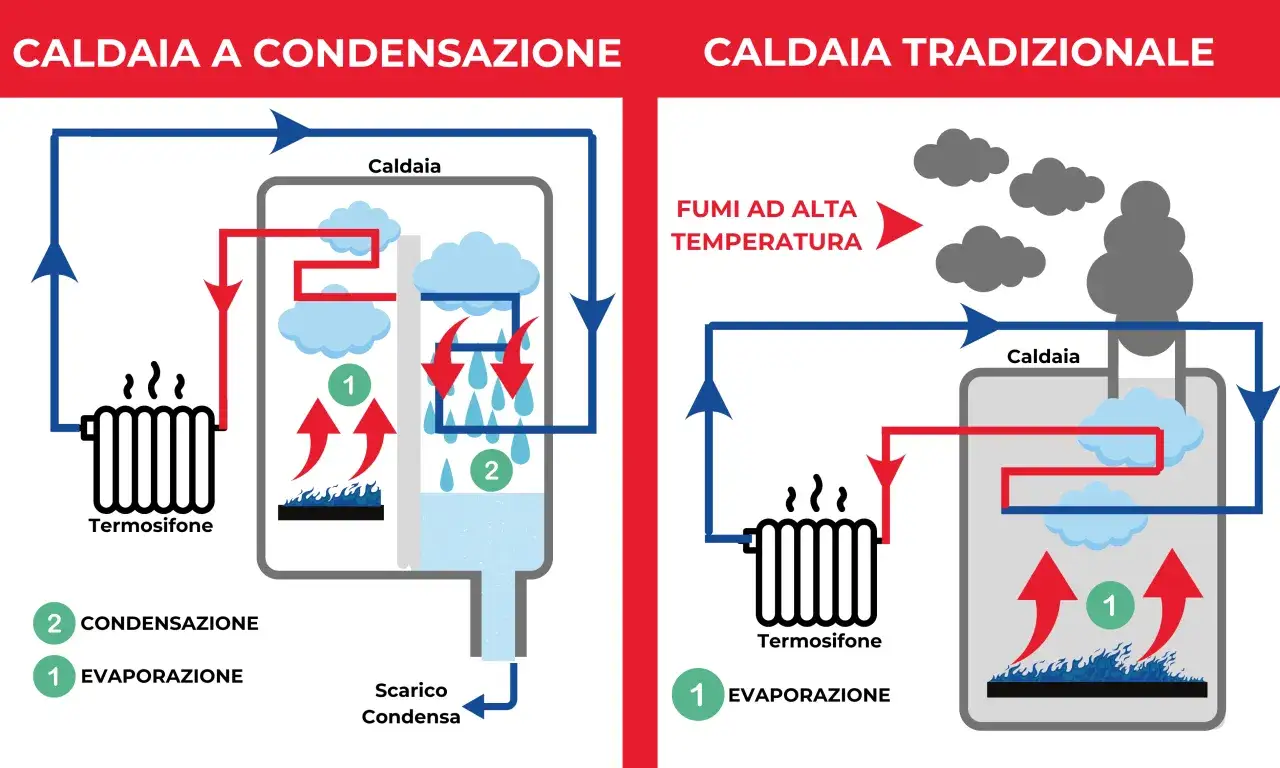

Durante la combustione si formano fumi che contengono anche vapore acqueo. Nella caldaia tradizionale questo vapore viene espulso ancora caldo; nel modello a condensazione i fumi vengono raffreddati nello scambiatore fino a far trasformare il vapore in acqua.
Il passaggio da vapore a liquido libera il cosiddetto calore latente, che viene recuperato e trasferito all’acqua dell’impianto. Il risparmio non dipende quindi soltanto dal bruciatore, ma dalla capacità della caldaia di mantenere le condizioni adatte alla condensazione.
Il parametro più importante è la temperatura dell’acqua di ritorno. Con il gas naturale, il processo diventa significativo quando il ritorno scende indicativamente sotto i 55 °C. Più il ritorno è freddo, maggiore è il recupero possibile, anche se il valore reale dipende dal modello, dall’impianto e dalle condizioni di esercizio.
| Tipo di impianto | Intervallo indicativo | Osservazione pratica |
|---|---|---|
| Pavimento radiante | Mandata circa 30-40 °C | È generalmente molto favorevole alla condensazione |
| Termosifoni ben dimensionati | Mandata circa 45-60 °C | Può lavorare bene con una regolazione climatica |
| Vecchi radiatori sottodimensionati | Oltre 60 °C nei giorni freddi | La caldaia condensa meno e il rendimento può diminuire |
Non consiglio di impostare automaticamente la temperatura più bassa possibile. Se la casa non raggiunge il comfort desiderato, il risparmio teorico perde senso. La regolazione migliore è quella che combina temperatura più bassa compatibile con il comfort, corretta circolazione e buon bilanciamento dei radiatori.
Fumi, aria e scarico della condensa
Una caldaia a condensazione è normalmente a camera stagna. Preleva l’aria necessaria alla combustione dall’esterno e scarica i fumi attraverso una fumisteria certificata, spesso con tubo coassiale oppure con tubi separati.
Nel tubo coassiale un condotto porta aria al bruciatore e l’altro espelle i fumi. Questa configurazione è compatta, ma deve rispettare lunghezze, diametri, pendenze e terminali indicati dal produttore. Non è corretto riutilizzare automaticamente la vecchia canna fumaria senza una verifica di compatibilità.
I fumi sono più freddi rispetto a quelli di una caldaia tradizionale e possono generare altra condensa all’interno del condotto. Per questo la fumisteria deve essere adatta a umidità, acidità e temperature variabili. Il Regolamento europeo 813/2013 stabilisce requisiti di progettazione ecocompatibile per gli apparecchi di riscaldamento e prevede specifiche eccezioni per alcune configurazioni esistenti. Regolamento UE 813/2013
La condensa raccolta dalla caldaia passa attraverso un sifone, che impedisce ai fumi di entrare nell’ambiente, e raggiunge lo scarico. È un liquido normalmente acido, quindi il collegamento deve essere realizzato con materiali compatibili e secondo le prescrizioni dell’installatore. In alcuni impianti può essere utile un neutralizzatore di condensa.
Se il tubo è piegato, ostruito o privo della pendenza necessaria, l’acqua può ristagnare e causare un blocco dell’apparecchio. Questo è uno dei controlli che farei inserire sempre nel preventivo, insieme alla verifica dello scarico fumi.
Come interpretare lo schema prima di sostituire la caldaia
Prima di scegliere la potenza, guardo quattro elementi. Il primo è il fabbisogno termico dell’abitazione, il secondo è il tipo di terminali, il terzo è la richiesta di acqua calda e il quarto riguarda i collegamenti già presenti.
- Controllare la potenza necessaria. Una caldaia troppo potente può accendersi e spegnersi spesso, riducendo comfort e durata dei componenti.
- Verificare il ritorno dell’impianto. Se torna sempre a temperatura elevata, la condensazione viene sfruttata solo in parte.
- Esaminare la fumisteria. Diametro, lunghezza, curve e terminale devono essere compatibili con il nuovo apparecchio.
- Individuare lo scarico condensa. Deve essere vicino, accessibile e correttamente dimensionato.
- Controllare lo stato del circuito. Fanghi, calcare e aria nelle tubazioni possono compromettere il funzionamento anche di una caldaia efficiente.
L’errore che incontro più spesso nelle valutazioni domestiche è scegliere la potenza guardando soltanto i metri quadrati. Per l’acqua calda sanitaria può servire una potenza maggiore, ma questo non significa che l’abitazione richieda la stessa potenza per il riscaldamento. Nei modelli moderni la modulazione del bruciatore, cioè la capacità di ridurre la fiamma quando serve meno calore, è spesso più importante del numero massimo riportato sulla targhetta.
Caldaia a condensazione o tradizionale
Il confronto non riguarda solo il rendimento dichiarato. Bisogna considerare anche l’impianto esistente, la canna fumaria, lo scarico della condensa e il modo in cui la casa viene riscaldata.
| Caratteristica | Condensazione | Tradizionale |
|---|---|---|
| Recupero del calore dei fumi | Sì, quando la temperatura di ritorno lo consente | Limitato |
| Scarico della condensa | Necessario | Normalmente assente |
| Fumisteria | Deve resistere alla condensa | Dipende dalla tecnologia e dall’impianto |
| Rendimento reale | Molto buono con basse temperature | Meno sensibile alla temperatura di ritorno |
| Compatibilità con vecchi impianti | Possibile, ma da verificare | Non sempre conveniente da mantenere |
Su un impianto con termosifoni esistenti la caldaia a condensazione può funzionare bene, soprattutto se l’edificio è abbastanza isolato e la regolazione modula la temperatura di mandata. Se invece i radiatori sono piccoli e la casa disperde molto calore, sarà più difficile lavorare a bassa temperatura senza intervenire sull’impianto.
Per me la scelta corretta non è quindi “condensazione sempre” in modo automatico, ma condensazione inserita nello schema giusto. Un apparecchio moderno collegato male o regolato a temperature eccessive può offrire risultati molto inferiori alle aspettative.
Il controllo finale che evita i problemi più costosi
Prima di approvare un progetto o un preventivo, controllerei che siano indicati chiaramente il percorso di mandata e ritorno, la posizione della pompa, il sistema di scarico della condensa, il tipo di fumisteria e la gestione dell’acqua sanitaria.
- La condensa ha un sifone accessibile?
- Il condotto dei fumi è compatibile con il nuovo generatore?
- La potenza è stata scelta anche sulla base del fabbisogno sanitario?
- È previsto un filtro o un defangatore quando l’impianto lo richiede?
- La regolazione permette di ridurre la temperatura di mandata?
- Il collaudo comprende controllo combustione, tenuta e scarico?
Uno schema ben fatto non serve solo a capire dove passano i tubi. Permette di prevedere il comportamento dell’impianto, individuare i punti critici e sfruttare davvero il recupero del calore. Se il disegno mostra chiaramente acqua, fumi e condensa, il funzionamento della caldaia diventa molto più semplice da verificare e spiegare.
