Quando un radiatore rimane freddo, la caldaia va spesso in blocco o la pressione oscilla, il problema può trovarsi nello schema dell’impianto e non nel generatore. Qui mostro come funziona un impianto di riscaldamento con caldaia a gas, quali componenti servono, come cambiano le soluzioni con radiatori o pavimento radiante e quali controlli chiedere prima dell’installazione.
La logica del circuito si capisce seguendo mandata e ritorno
- La caldaia riscalda l’acqua e la invia verso i terminali.
- Il ritorno riporta l’acqua raffreddata al generatore per un nuovo ciclo.
- Vaso di espansione e valvola di sicurezza proteggono il circuito dalle variazioni di pressione.
- Radiatori e pavimento radiante richiedono temperature e regolazioni differenti.
- Dimensionamento, scarico fumi e condensa devono essere verificati da un installatore abilitato.

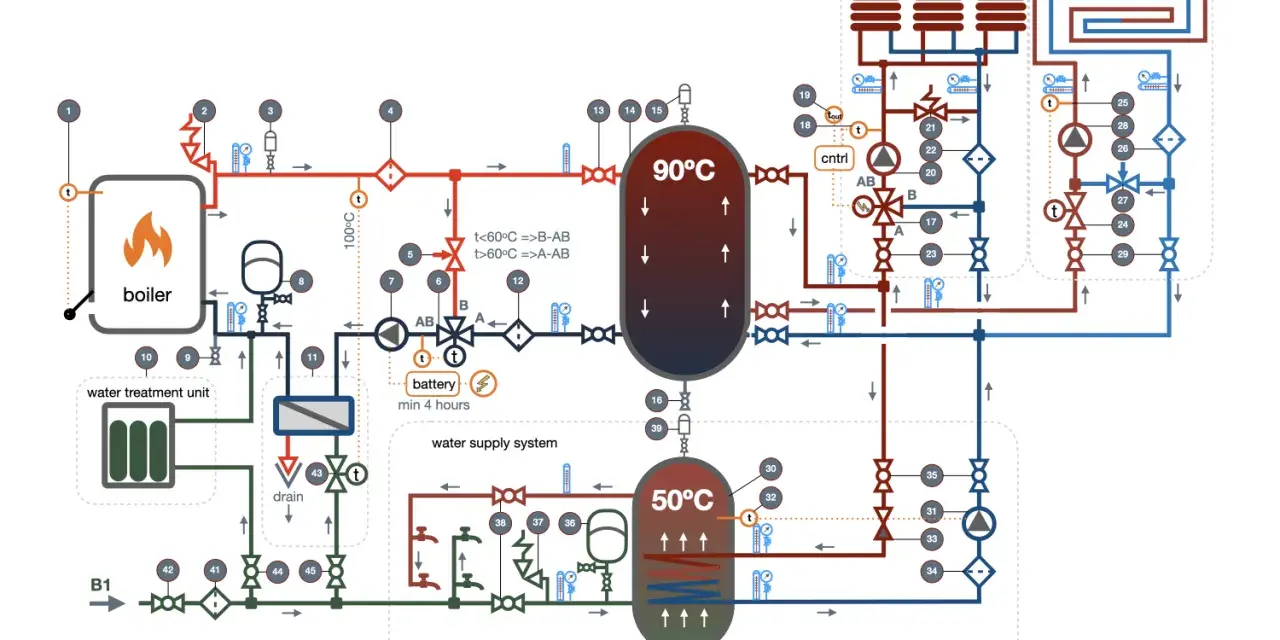

Come leggere lo schema di un impianto a gas
La rappresentazione più utile parte da tre percorsi distinti. Il primo è il circuito dell’acqua per il riscaldamento, il secondo riguarda l’acqua calda sanitaria, mentre il terzo gestisce combustione, fumi e condensa.
Alimentazioni: rete del gas, acqua sanitaria ed energia elettrica → caldaia murale.
Circuito di riscaldamento: caldaia → tubo di mandata → collettore o distribuzione → radiatori o pannelli radianti → tubo di ritorno → filtro e defangatore → caldaia.
Protezione idraulica: circolatore, vaso di espansione, manometro, valvola di sicurezza e valvole di sfiato.
Combustione: aria comburente → bruciatore; prodotti della combustione → sistema fumario; condensa → scarico dedicato, se presente.
La mandata è il tubo che porta l’acqua calda verso i terminali. Il ritorno riporta l’acqua alla caldaia dopo aver ceduto parte del calore nell’abitazione. Confondere questi due collegamenti è un errore semplice, ma può compromettere il rendimento e il bilanciamento dell’impianto.
Questo è uno schema funzionale semplificato, utile per capire i collegamenti. Non sostituisce il progetto esecutivo, il dimensionamento delle tubazioni o la verifica del sistema fumario. Per una nuova installazione servono sopralluogo, calcolo del fabbisogno e documentazione tecnica.
I componenti che fanno davvero funzionare il sistema
Caldaia e scambiatore
La caldaia trasferisce il calore della combustione all’acqua del circuito attraverso uno scambiatore. Nei modelli combinati produce anche acqua calda sanitaria, mentre una caldaia solo riscaldamento lavora con un bollitore o un accumulo separato.
La versione a condensazione recupera parte del calore contenuto nei fumi quando il vapore acqueo condensa. Per sfruttare questo vantaggio serve un ritorno abbastanza freddo, condizione più facile con pavimento radiante, radiatori sovradimensionati o regolazione climatica ben impostata.
Circolatore, vaso e sicurezza
Il circolatore spinge l’acqua attraverso tubazioni e terminali. Il vaso di espansione assorbe l’aumento di volume dell’acqua quando si riscalda, mentre la valvola di sicurezza interviene se la pressione supera il limite previsto.
Il manometro permette di controllare la pressione del circuito. In molti impianti domestici, a freddo, il valore si trova indicativamente tra 1 e 1,5 bar, ma il dato corretto dipende dall’altezza dell’edificio e dalle indicazioni del costruttore. Rabboccare spesso senza cercare la causa non è una soluzione.
Collettori, terminali e regolazione
| Componente | Funzione | Problema tipico |
|---|---|---|
| Collettore | Distribuisce la portata ai diversi circuiti | Zone con temperature disomogenee |
| Valvola termostatica | Limita il flusso nel singolo radiatore | Rumori o radiatore sempre freddo |
| Defangatore | Trattiene impurità e particelle magnetiche | Scambiatore o circolatore sporco |
| Sonda esterna | Regola la mandata in base al clima | Consumi elevati e continui riavvii |
Il collettore non è indispensabile in ogni impianto a radiatori, ma diventa molto utile quando ci sono più zone o un sistema a pannelli. Io considero spesso il defangatore magnetico sul ritorno un accessorio sensato, soprattutto quando si mantiene una vecchia rete con tubazioni in acciaio e radiatori in ghisa.
Radiatori, pavimento radiante e acqua sanitaria richiedono schemi diversi
Non esiste un unico schema valido per ogni abitazione. La scelta dipende dai terminali, dall’isolamento, dal numero di bagni e dalla necessità di gestire una o più zone in modo indipendente.
| Configurazione | Temperatura indicativa | Punti di forza | Attenzioni |
|---|---|---|---|
| Radiatori tradizionali | Circa 50-75 °C | Installazione semplice e risposta rapida | Ritorni troppo caldi riducono la condensazione |
| Pavimento radiante | Circa 30-40 °C | Comfort uniforme e buone condizioni per la condensazione | Serve un gruppo miscelatore e maggiore inerzia |
| Radiatori più pavimento | Due temperature diverse | Adatto alle abitazioni su più livelli | Richiede separazione idraulica e regolazione dedicata |
| Caldaia con bollitore | Variabile secondo l’accumulo | Più comfort con più utenze contemporanee | Ingombro, dispersioni e costo superiori |
Con i radiatori, una caldaia combinata prepara l’acqua sanitaria istantaneamente tramite uno scambiatore. Se in casa si usano contemporaneamente due docce o più rubinetti, può essere preferibile un bollitore da 80 a 150 litri, da dimensionare in base alle abitudini reali.
Uno scaldabagno a gas, invece, produce acqua calda sanitaria ma non alimenta automaticamente i radiatori. Può avere senso in un’abitazione dove il riscaldamento è centralizzato o separato, ma non sostituisce una caldaia quando serve gestire anche il circuito termico.

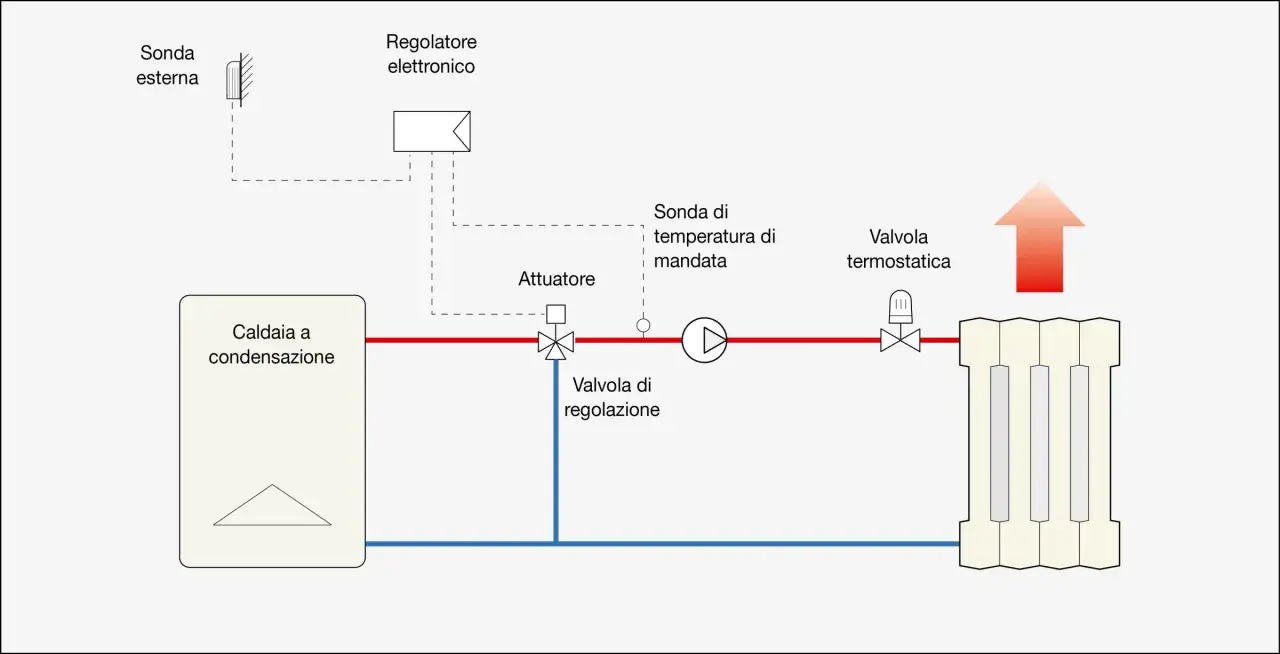

La regolazione climatica fa una differenza concreta. Secondo ENEA, una corretta termoregolazione può ridurre i consumi e, in determinate condizioni, ogni grado in più richiesto nell’ambiente comporta circa il 2,5% di energia aggiuntiva. Non inseguirei quindi temperature elevate per compensare un impianto sbilanciato.
Dimensionamento, posa e costi da valutare prima dei lavori
La potenza della caldaia non si sceglie dividendo la superficie della casa per un numero fisso. Servono isolamento, zona climatica, esposizione, altezza dei locali, serramenti e fabbisogno di acqua calda. Una casa di 100 m² può richiedere una potenza termica molto diversa da un’altra della stessa superficie.
Molti apparecchi domestici hanno potenze comprese tra 20 e 35 kW. Questo valore spesso è determinato dalla produzione istantanea di acqua sanitaria e non dal solo riscaldamento. Una caldaia sovradimensionata può accendersi e spegnersi di continuo, lavorando peggio e consumando più del necessario.
Il percorso corretto di progettazione
- Rilevare le dispersioni dell’edificio e il fabbisogno sanitario.
- Controllare tubazioni, radiatori, canna fumaria e scarico della condensa.
- Stabilire se serve un solo circuito o più zone con temperature diverse.
- Definire potenza, regolazione, diametri e componenti di sicurezza.
- Eseguire lavaggio, riempimento, sfiato, bilanciamento e prova di funzionamento.
Per una sostituzione semplice di una caldaia murale, il costo complessivo può collocarsi indicativamente tra 1.500 e 3.500 euro. Se sono necessari adeguamento della canna fumaria, scarico condensa, lavaggio dell’impianto, nuove valvole o opere murarie, il preventivo può superare 4.000-5.000 euro.
Nel confronto tra preventivi controllerei che siano indicati separatamente apparecchio, posa, smaltimento della vecchia caldaia, prima accensione, eventuale intubamento del camino, filtro, trattamento dell’acqua e documenti finali. Un prezzo molto basso spesso esclude proprio gli elementi che emergono durante il lavoro.
Sicurezza, norme e manutenzione non sono dettagli secondari
Un impianto a gas deve essere installato da un’impresa abilitata. Il Decreto Ministeriale 37/08 riguarda anche gli impianti per la distribuzione del gas, la ventilazione dei locali e l’evacuazione dei prodotti della combustione.
Per un impianto domestico servono riferimenti tecnici come la UNI 7129, oltre alle istruzioni del produttore e alle disposizioni regionali. A fine lavori bisogna ricevere la dichiarazione di conformità, gli allegati tecnici, il libretto dell’impianto e le indicazioni per manutenzione e controlli.
Le periodicità non sono identiche per ogni apparecchio. Vanno rispettate le istruzioni del costruttore e le regole regionali per il controllo di efficienza energetica. Per potenze superiori a 35 kW possono inoltre entrare in gioco ulteriori adempimenti di prevenzione incendi.
Leggi anche: Acqua calda sporca dalla caldaia? Cause e rimedi sicuri
Gli errori che vedo più spesso negli schemi domestici
- Caldaia scelta solo in base ai metri quadrati.
- Assenza di filtro o defangatore su un impianto vecchio.
- Radiatori non bilanciati, con alcune stanze troppo calde e altre fredde.
- Pavimento radiante collegato senza gruppo di miscelazione adeguato.
- Scarico della condensa improvvisato o non accessibile.
- Canna fumaria considerata un dettaglio dopo l’acquisto della caldaia.
- Rabbocchi frequenti della pressione senza controllare perdite o vaso di espansione.
Non interverrei mai autonomamente su bruciatore, valvola gas, scarico fumi o dispositivi di sicurezza. Una regolazione apparentemente piccola può modificare combustione, rendimento e sicurezza dell’intero apparecchio.
Il controllo finale che farei prima di firmare il preventivo
Chiederei un disegno con mandata, ritorno, componenti di sicurezza, scarico fumi e condensa, non soltanto il nome della caldaia. Se sono presenti radiatori e pavimento radiante, verificherei che i due circuiti abbiano regolazioni e temperature compatibili.
La soluzione migliore non è quella con più accessori, ma quella dimensionata sul fabbisogno reale della casa. Un circuito semplice, ben bilanciato e regolato correttamente può offrire più comfort e consumi più bassi di un impianto costoso ma progettato senza considerare edificio, terminali e abitudini di chi lo utilizza.
