Termostato, pompa e caldaia - come collegarli senza errori

13 maggio 2026

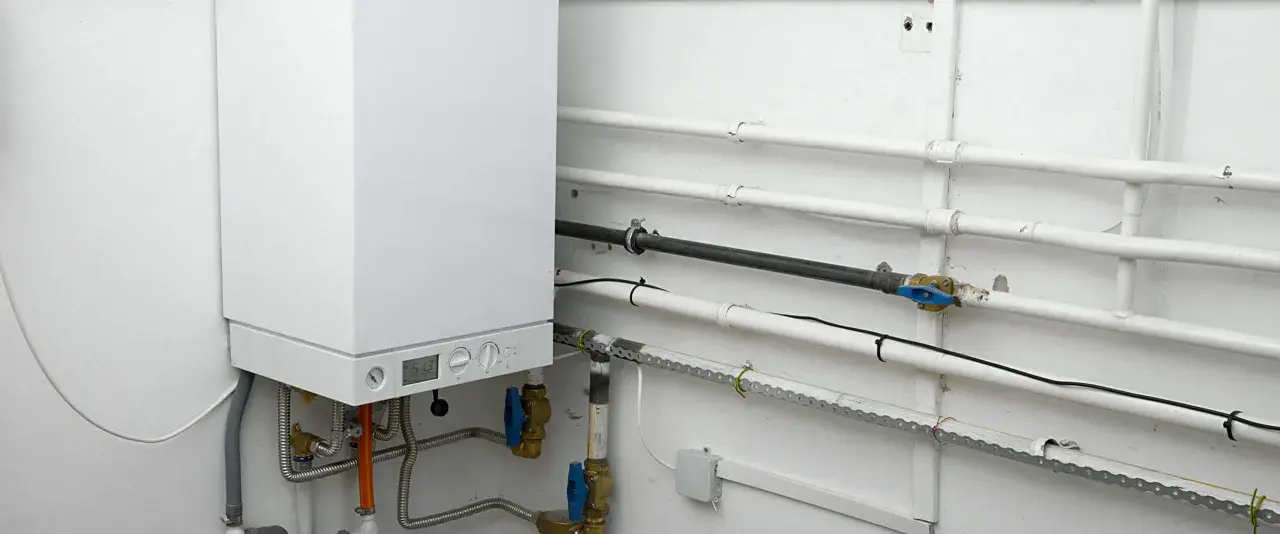

Caldaia bianca con tubi e valvole. Il collegamento termostato pompa caldaia è visibile, con cavi neri che corrono lungo i tubi.

Indice

Quando il termostato richiede calore, non sempre deve alimentare direttamente la pompa: nella maggior parte degli impianti deve inviare un consenso alla caldaia, che gestisce circolatore, bruciatore e tempi di post-circolazione. In questa guida chiarisco le differenze tra i vari schemi, il significato dei morsetti TA, COM e NO, gli errori più comuni e i controlli da fare prima di affidare il lavoro a un tecnico.

Il principio corretto per comandare termostato, pompa e caldaia

  • Contatto pulito: il termostato comunica la richiesta senza inviare tensione alla scheda della caldaia.
  • Ponticello TA: va rimosso solo quando il manuale prevede il collegamento di un termostato ambiente.
  • Pompa separata: non dovrebbe essere alimentata direttamente dal termostato, ma tramite relè o centralina.
  • 230 V: lavorare su alimentazione, pompa o relè richiede competenza elettrica e verifiche in assenza di tensione.
  • Prova finale: bisogna controllare sia l’avvio del riscaldamento sia lo spegnimento corretto della pompa.

Che cosa deve comandare davvero il termostato

Il termostato ambiente misura la temperatura della stanza e chiude un circuito quando rileva che serve calore. Nello schema più comune, questo circuito arriva ai morsetti dedicati della caldaia, spesso indicati con TA, RT, T1-T2 o Termostato ambiente. La caldaia interpreta il contatto chiuso come una richiesta e decide autonomamente quando avviare il circolatore e il bruciatore.

Questa distinzione è fondamentale. I morsetti del termostato ambiente sono spesso un ingresso a contatto pulito, cioè un ingresso che non deve ricevere la fase a 230 V. Il termostato funziona come un interruttore, mentre la scheda elettronica della caldaia fornisce e controlla il segnale.

Nei modelli moderni il circolatore può continuare a girare per alcuni minuti dopo lo spegnimento del bruciatore. È la cosiddetta post-circolazione, utile per smaltire il calore residuo nello scambiatore. Collegando la pompa direttamente al termostato si rischia di perdere questa funzione e di alterare la protezione antigelo o antibloccaggio.

La mia regola pratica è semplice: se la caldaia dispone di morsetti TA, il termostato deve normalmente lavorare su quei morsetti. La pompa si collega separatamente solo quando l’impianto ha un circolatore esterno, più zone o una centralina di gestione.

Come leggere i morsetti del termostato e della caldaia

Il collegamento a due fili con contatto pulito

Un termostato tradizionale a due fili usa generalmente i contatti COM e NO. COM significa comune, mentre NO indica il contatto normalmente aperto. Quando la temperatura scende sotto il valore impostato, il termostato chiude COM-NO e comunica alla caldaia di attivare il riscaldamento.

In questo caso i due fili vanno collegati ai morsetti indicati dal manuale della caldaia. Non esiste una posizione universale valida per ogni marca: in alcuni apparecchi il consenso è identificato con TA1, in altri con RT oppure con una coppia numerata. Il nome del morsetto conta più del colore del cavo.

Il ponticello da rimuovere

Molte caldaie vengono consegnate con un ponticello inserito sui morsetti del termostato. Quel piccolo cavallotto simula una richiesta continua di calore, così l’apparecchio può funzionare anche senza termostato ambiente.

Quando si installa un comando esterno, il ponticello va rimosso soltanto se il manuale lo prescrive. Lasciarlo in sede può rendere inutile il termostato, mentre rimuoverlo dal morsetto sbagliato può provocare un blocco o un funzionamento anomalo. Non bisogna mai tagliare il ponticello senza aver prima identificato la morsettiera corretta.

I termostati alimentati

Un cronotermostato digitale o smart può avere due circuiti distinti. I morsetti L e N servono all’alimentazione del dispositivo, mentre COM e NO gestiscono il consenso verso la caldaia. Alimentazione e contatto di comando non sono la stessa cosa e devono restare separati.

Alcuni dispositivi usano invece un bus modulante come OpenTherm o un protocollo proprietario. In quel caso non si tratta di un semplice comando on/off: collegare quei fili ai morsetti TA può danneggiare il dispositivo o impedire la modulazione della caldaia.

Configurazione Funzione Attenzione principale
Termostato a due fili Chiude un contatto COM-NO Non deve ricevere la fase dalla caldaia
Cronotermostato alimentato Usa alimentazione separata e contatto di consenso Distinguere L-N da COM-NO
Ricevitore wireless Trasmette alla caldaia il comando del termostato Verificare se l’uscita è a contatto pulito
Controllo modulante Regola anche la potenza della caldaia Usare esclusivamente il bus compatibile
[search_image] schema collegamento termostato ambiente pompa caldaia contatto pulito centralina zone

Quando la pompa è integrata e quando serve un relè

Se il circolatore è incorporato nella caldaia, il termostato non deve comandarlo direttamente. Il consenso arriva alla scheda elettronica, che gestisce in sequenza pompa, accensione e spegnimento. È lo schema più semplice e quello che lascia attive tutte le funzioni progettate dal costruttore.

La situazione cambia con una pompa esterna, tipica di alcuni impianti a basamento, sistemi con puffer, vecchie caldaie o circuiti separati. In questo caso il termostato può comandare una centralina di zona o un relè, mentre il relè alimenta il circolatore con caratteristiche compatibili.

Il relè funziona da interfaccia. Da una parte riceve il segnale del termostato, dall’altra gestisce il carico della pompa. È una soluzione utile perché separa il circuito di comando, spesso a bassa tensione o a contatto pulito, dal circuito di potenza a 230 V.

Negli impianti a più zone la centralina può ricevere i segnali di diversi termostati, aprire le valvole elettrotermiche, avviare il circolatore e fornire alla caldaia un consenso comune. Collegare tutti i termostati direttamente in parallelo senza verificare lo schema può creare richieste permanenti o impedire la corretta chiusura delle zone.

Tipo di impianto Comando consigliato Perché
Caldaia con pompa interna Termostato sui morsetti TA La caldaia gestisce il circolatore in autonomia
Pompa esterna singola Termostato tramite relè o quadro Si separa il segnale dal carico a 230 V
Impianto a più zone Centralina con valvole e consenso caldaia Coordina pompe, valvole e richieste simultanee
Puffer o accumulo inerziale Regolazione dedicata con sonde e relè Il termostato ambiente da solo non gestisce correttamente tutti i cicli

Procedura di verifica prima del collegamento

Prima di aprire la caldaia raccolgo sempre quattro informazioni: marca e modello, tipo di termostato, presenza di una pompa esterna e schema dell’impianto. Una fotografia della morsettiera può aiutare, ma non sostituisce il manuale di installazione, perché la disposizione dei terminali cambia anche tra versioni della stessa serie.

  1. Identificare il comando. Verificare se il termostato ha un contatto pulito, un’uscita a 230 V oppure un bus modulante.
  2. Individuare i morsetti corretti. Cercare nel manuale TA, RT o la sigla equivalente prevista dal produttore.
  3. Controllare il ponticello. Rimuoverlo solo dalla coppia di morsetti destinata al termostato ambiente.
  4. Separare comando e potenza. Se c’è una pompa esterna, verificare la presenza di relè, centralina e protezioni adeguate.
  5. Controllare il percorso del cavo. Il cavo del termostato non dovrebbe essere posato insieme a conduttori di potenza se il produttore lo sconsiglia.
  6. Provare il sistema. Alzare temporaneamente la temperatura impostata e verificare la risposta della caldaia, del circolatore e delle valvole.

Per la prova non basta osservare che il bruciatore si accende. Controllo anche che il riscaldamento si arresti quando il termostato raggiunge il setpoint e che la pompa, se gestita dalla caldaia, rispetti l’eventuale ritardo di spegnimento. Un impianto che parte ma non si ferma non è collegato correttamente.

Gli errori che causano più problemi

Portare la fase sui morsetti TA

È l’errore più rischioso. Un ingresso TA progettato per un contatto pulito può essere danneggiato se viene alimentato a 230 V. Il fatto che il termostato abbia morsetti contrassegnati con L e N non significa che la stessa tensione debba arrivare alla caldaia.

Collegare la pompa direttamente al termostato

Un piccolo relè interno non è automaticamente adatto alla corrente di avviamento di un circolatore. Anche quando la potenza nominale sembra contenuta, il motore può generare spunti e disturbi elettrici. Per questo preferisco sempre una centralina o un relè dimensionato quando la pompa è esterna.

Usare il morsetto NC al posto di NO

Il contatto NC è normalmente chiuso e può produrre l’effetto opposto a quello desiderato. La caldaia potrebbe restare sempre in richiesta e spegnersi solo quando il termostato interviene. Prima di collegare i fili bisogna capire quale logica richiede l’apparecchio.

Confondere TA con OpenTherm o BUS

Un morsetto BUS non è un semplice ingresso on/off. Serve alla comunicazione tra caldaia e regolatore e può trasmettere informazioni su temperatura, potenza e modulazione. Usare un termostato tradizionale su quel collegamento, o viceversa, porta spesso a errori di comunicazione.

Leggi anche: Come chiudere l’acqua della caldaia senza fare danni

Installare male il termostato

Anche il cablaggio perfetto può dare risultati scadenti se il termostato è vicino a un termosifone, esposto al sole, dietro una porta o in una stanza poco rappresentativa. Una posizione interna, a circa 1,5 metri dal pavimento e lontana da correnti d’aria, rende la rilevazione più realistica. Per un impianto a zone, ogni termostato dovrebbe controllare davvero l’ambiente associato.

Sicurezza, responsabilità e controllo finale

Il collegamento di un termostato può sembrare un lavoro da pochi minuti, ma dentro una caldaia possono essere presenti 230 V, superfici calde e componenti legati alla combustione. Togliere il coperchio non equivale a mettere l’apparecchio in sicurezza: bisogna isolare l’alimentazione, verificare l’assenza di tensione e rispettare le istruzioni del costruttore.

In Italia gli impianti elettrici devono essere realizzati a regola d’arte secondo i riferimenti applicabili, tra cui la CEI 64-8 e il DM 37/08. Quando l’intervento coinvolge alimentazione della pompa, centraline, modifiche all’impianto o apparecchi a gas, è prudente rivolgersi a un’impresa abilitata e conservare la documentazione dell’intervento.

Al tecnico conviene fornire il modello esatto di caldaia, il tipo di termostato e alcune fotografie dell’impianto. Sono dettagli che evitano il classico errore di ordinare un dispositivo compatibile solo “sulla carta”, ma inadatto al tipo di ingresso o alla logica di comando realmente presente.

Il dettaglio che evita di sostituire componenti inutilmente

Prima di concludere che la caldaia o la pompa siano guaste, verifico sempre la catena completa: termostato, cavo, morsetti, ponticello, relè, centralina e circolatore. Un termostato che mostra la richiesta ma non avvia il riscaldamento può avere un contatto errato, mentre una pompa che gira senza calore può dipendere da una valvola chiusa o da aria nel circuito.

La soluzione più affidabile è quella che lascia alla caldaia il controllo delle funzioni interne e usa il termostato soltanto per la richiesta di calore. Quando esiste una pompa separata, il comando va invece affidato a un relè o a una centralina progettata per quel carico. Questa distinzione riduce i guasti, conserva le protezioni originali e rende molto più facile diagnosticare il problema in futuro.

Questo articolo ha carattere esclusivamente informativo ed educativo. Il materiale è stato elaborato con il supporto di moderni strumenti analitici e linguistici (IA). Prima di prendere una decisione, consulta un esperto.

Domande frequenti

No. Se il circolatore è integrato, il termostato dovrebbe inviare il consenso ai morsetti TA, RT o equivalenti, lasciando alla caldaia la gestione di pompa, bruciatore e post-circolazione. Una pompa esterna va invece gestita tramite relè o centralina dimensionata per il carico.

COM e NO sono i contatti del termostato: quando serve calore, il circuito COM-NO si chiude. TA o RT sono normalmente i morsetti di consenso della caldaia e devono ricevere un contatto pulito, non la fase a 230 V. L e N servono invece ad alimentare alcuni cronotermostati o dispositivi smart e vanno tenuti separati dal contatto di comando.

Il ponticello simula una richiesta continua di calore quando non è installato un termostato ambiente. Va rimosso solo dalla coppia di morsetti indicata dal manuale della caldaia per il termostato, perché intervenire sul morsetto sbagliato può causare blocchi o funzionamenti anomali.

Con una pompa esterna, il termostato dovrebbe comandare un relè o una centralina, che alimenta il circolatore separando il segnale dal circuito di potenza a 230 V. Negli impianti a più zone, la centralina coordina termostati, valvole, pompe e consenso comune alla caldaia; collegare i termostati direttamente in parallelo può creare richieste permanenti.
