Collegamento del termostato alla caldaia - schemi ed errori

Che cosa comanda davvero il termostato ambiente

Il termostato non accende direttamente il gas e non controlla ogni componente della caldaia. Quando la temperatura della stanza scende sotto il valore impostato, invia un consenso di riscaldamento; la scheda elettronica decide poi se avviare pompa, ventilatore e bruciatore secondo le proprie sicurezze.

Nei sistemi più semplici il comando è ON/OFF. Il termostato chiude o apre un circuito, proprio come un interruttore, e la caldaia interpreta questo stato come richiesta o assenza di calore. Nei sistemi modulanti, invece, il dispositivo comunica anche la potenza necessaria, con un controllo più preciso e spesso più efficiente.

La prima verifica che faccio sempre riguarda la compatibilità del segnale. Un termostato con uscita a contatto pulito è elettricamente indipendente e non alimenta la caldaia; un modello alimentato a 230 V può avere invece morsetti separati per alimentazione e consenso.

Prima di intervenire controlla caldaia e termostato

Non esiste una numerazione universale. Su un apparecchio i morsetti possono essere indicati come TA o RT, su un altro come 40-41, 7-8 o con una sigla proprietaria. Anche due caldaie della stessa marca possono usare schemi diversi, perciò il manuale del modello preciso conta più del colore dei fili o dell’esperienza maturata su un vecchio impianto.

Le informazioni da raccogliere

• Marca e modello esatto della caldaia.
• Tipo di termostato, a batterie, alimentato a 230 V, wireless o modulante.
• Sigle presenti sulla morsettiera e posizione dell’eventuale ponticello.
• Numero dei fili disponibili e loro funzione reale, senza fidarsi soltanto dei colori.
• Presenza di valvole di zona, centraline o più termostati.

Nei manuali di diversi produttori italiani il termostato ON/OFF viene collegato a una morsettiera dedicata e il ponte originale viene rimosso. In alcuni schemi Immergas, per esempio, il contatto ambiente è associato a morsetti specifici e al ponte della funzione TA; il numero cambia però tra le serie.

Prima di aprire il carter o la morsettiera bisogna togliere tensione all’apparecchio e verificare l’assenza di alimentazione con uno strumento idoneo. Se lo schema distingue morsetti di alta e bassa tensione, non bisogna improvvisare collegamenti tra i due circuiti.

Gli schemi più comuni per collegare il comando

Termostato a batterie con contatto pulito

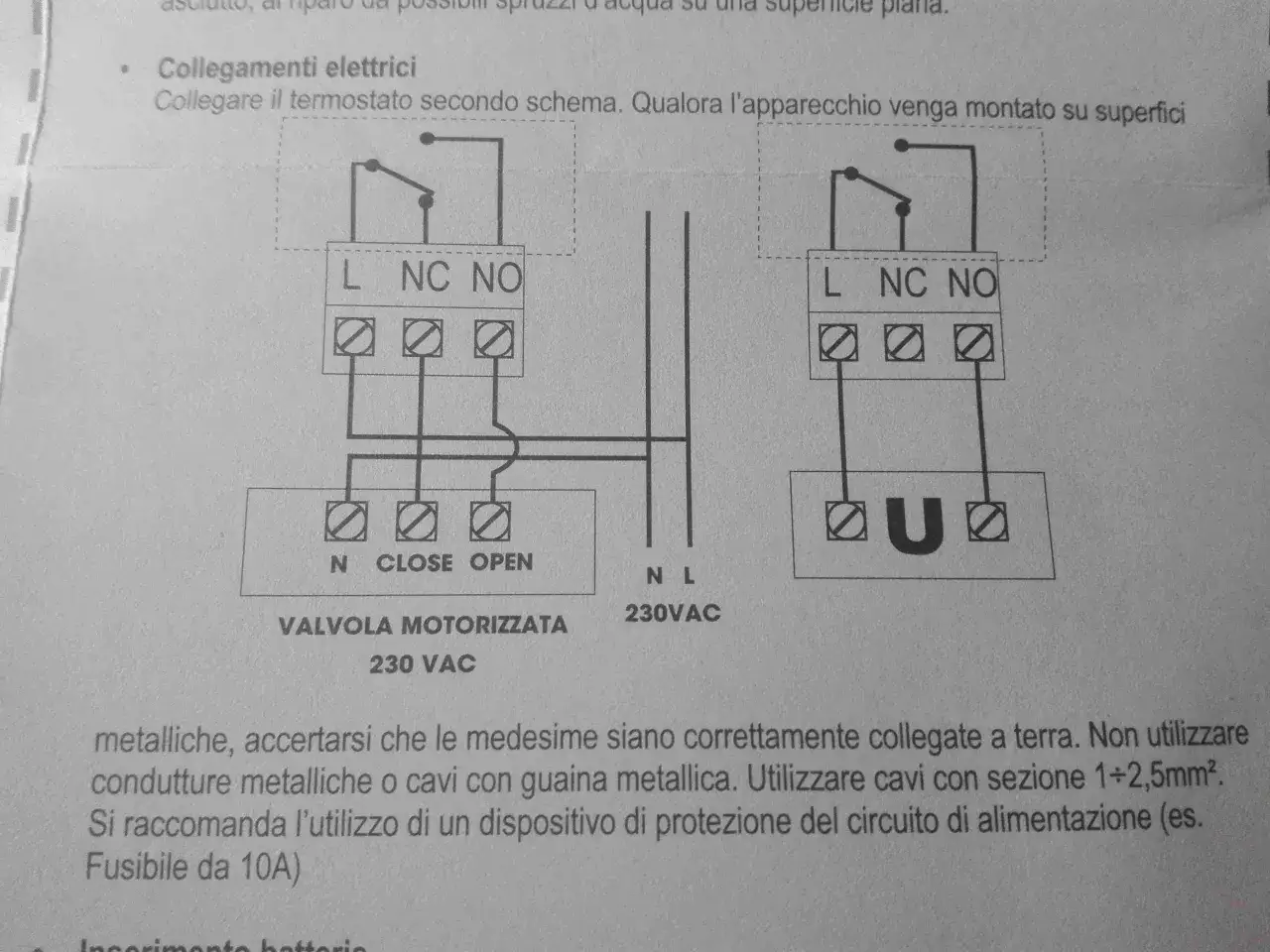

È il caso più semplice. Dal termostato partono normalmente due conduttori, collegati ai contatti COM e NO del dispositivo e ai due morsetti TA o RT della caldaia. In questa configurazione il termostato non richiede una linea di alimentazione separata.

Il contatto NO, cioè normalmente aperto, si chiude quando il termostato richiede calore. Usare NC, normalmente chiuso, può produrre l’effetto opposto: la caldaia resta in funzione quando non dovrebbe oppure non parte durante la richiesta.

Termostato alimentato a 230 V

Qui ci sono spesso due circuiti distinti. I morsetti L e N alimentano il termostato, mentre COM e NO forniscono il consenso alla caldaia. Il fatto che il dispositivo funzioni a 230 V non significa che anche l’ingresso TA della caldaia possa ricevere 230 V.

Alcuni vecchi impianti usano effettivamente un ingresso di rete, ma questa informazione deve risultare dallo schema del produttore. Se la caldaia richiede un contatto pulito e si invia tensione di rete ai morsetti TA, si può danneggiare la scheda elettronica.

Leggi anche: Caldaia a condensazione - Scegli quella giusta per la tua casa

Comando OpenTherm o proprietario

Un comando modulante utilizza una linea di comunicazione dedicata, spesso indicata come OT, BUS o R-Bus. Non va collegato ai morsetti COM e NO come se fosse un semplice cronotermostato ON/OFF, perché la caldaia deve riconoscere il protocollo e, in alcuni casi, rispettare la polarità.

Il vantaggio è un funzionamento più graduale. La caldaia può ridurre la potenza invece di alternare continuamente accensioni e spegnimenti, ma il risultato dipende dalla compatibilità tra i due apparecchi e dai parametri impostati.

Come individuare il ponte e verificare il funzionamento

La caldaia viene spesso consegnata con un ponticello che simula la richiesta continua di calore quando non è installato alcun termostato. Collegando il comando, quel ponte viene normalmente rimosso, ma solo se il manuale lo prescrive. Lasciarlo in posizione può rendere il termostato inefficace; rimuoverlo dal punto sbagliato può invece generare un’anomalia.

1. Disattivare l’alimentazione della caldaia.
2. Identificare la morsettiera indicata per TA, RT o termostato ambiente.
3. Controllare sullo schema se il ponte deve essere eliminato.
4. Collegare i due fili del contatto sui morsetti indicati.
5. Richiudere il vano, ripristinare l’alimentazione e impostare una temperatura superiore a quella ambiente.
6. Controllare che la caldaia riconosca la richiesta senza errori.

Per una prova pratica imposto il termostato almeno 2-3 °C sopra la temperatura della stanza e osservo se compare il simbolo del riscaldamento. Dopo alcuni minuti verifico anche la mandata ai radiatori. Se il comando scatta ma la caldaia non parte, il problema può riguardare pressione, modalità estate, programmazione oraria o un blocco indipendente dal cablaggio.

Non bisogna confondere il consenso del termostato con la sonda esterna. La sonda misura la temperatura fuori casa e aiuta la regolazione climatica; collegarla ai morsetti TA può causare letture errate o malfunzionamenti.

Gli errori che causano più problemi

L’errore più rischioso è collegare una fase a un ingresso previsto per contatto libero da tensione. Anche invertire semplicemente i morsetti non è sempre innocuo, soprattutto con dispositivi alimentati o sistemi BUS. La regola pratica è seguire la sigla e lo schema, non il collegamento trovato sul vecchio termostato.

• Lasciare il ponte TA dopo aver collegato il termostato.
• Usare COM-NC al posto di COM-NO.
• Portare i fili di alimentazione sui morsetti del consenso.
• Collegare un dispositivo OpenTherm a un ingresso ON/OFF.
• Usare un termostato smart senza verificare tensione e tipo di relè.
• Installare il sensore sopra un radiatore, vicino a una finestra o esposto al sole.
• Provare il circuito con la caldaia ancora alimentata.

La posizione del termostato incide quasi quanto il cablaggio. Lo installerei a circa 1,5 metri dal pavimento, su una parete interna e in una stanza rappresentativa della casa. Correnti d’aria, cucina, sole diretto e radiatori vicini falsano la misura e provocano accensioni troppo frequenti.

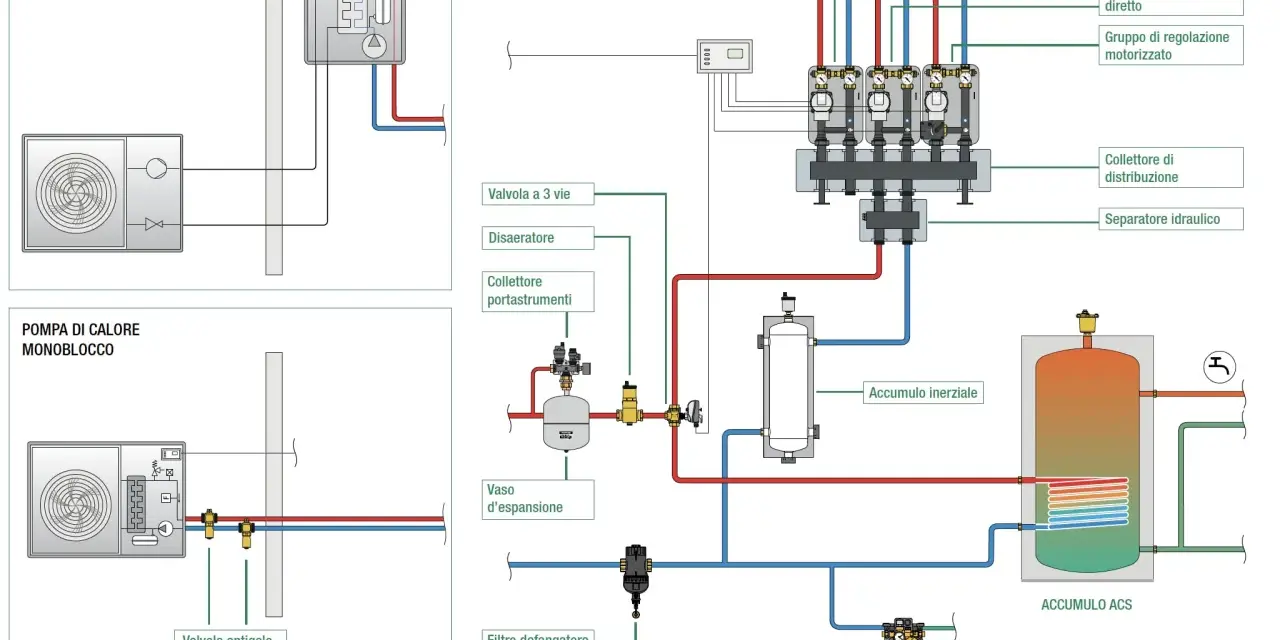

Se ci sono più zone, il termostato potrebbe non comandare direttamente la caldaia. In molti impianti aziona una valvola di zona, la quale invia poi il consenso al generatore attraverso una centralina o un relè. In questo caso occorre leggere lo schema dell’intero impianto, non soltanto quello del termostato.

Quando conviene chiamare un tecnico

Un collegamento a due fili su un impianto chiaramente predisposto può sembrare semplice, ma dentro la caldaia possono esserci sia circuiti a bassa tensione sia parti a 230 V. Se la morsettiera non è identificabile, mancano lo schema o il modello del dispositivo non è certo, fermarsi è la scelta più economica.

Chiamerei un installatore anche in presenza di caldaie in cascata, impianti a zone, pompe di calore integrate, centraline domotiche o valvole motorizzate. Qui un errore non compromette soltanto il termostato, ma può impedire la circolazione dell’acqua o lasciare una zona senza protezione.

Per una sostituzione standard, il costo del solo termostato può andare indicativamente da 30 a oltre 250 euro, mentre manodopera e verifica del collegamento incidono spesso per circa 80-180 euro. Sono valori orientativi: distanza, accessibilità dei cavi e complessità dell’impianto possono cambiare rapidamente il preventivo.

Un buon tecnico dovrebbe lasciare indicati modello del comando, morsetti utilizzati e configurazione adottata. Questa piccola annotazione evita dubbi durante la manutenzione successiva e rende più semplice sostituire il dispositivo in futuro.

Il controllo finale evita chiamate inutili e consumi anomali

Prima di considerare concluso il lavoro verifico che il termostato richieda calore, che la caldaia risponda, che il riscaldamento si spenga abbassando la temperatura e che non compaiano codici di errore. Controllo anche la pressione dell’impianto e la modalità estate o inverno, perché sono cause frequenti di diagnosi sbagliate.

Il punto decisivo resta uno solo: morsetti e tensione devono corrispondere esattamente al manuale della caldaia. Un cablaggio ordinato migliora la manutenzione, ma la sicurezza nasce dalla corretta identificazione del circuito e, quando c’è la rete elettrica in gioco, dall’intervento di un professionista abilitato.
