Un collegamento ben fatto di una stufa idro a pellet non si gioca solo sui tubi: qui entrano in scena sicurezza, resa termica e stabilità dell’impianto. In questa guida mi concentro sullo schema di collegamento di una stufa idro a pellet come lo leggerei in cantiere: mandata e ritorno, componenti indispensabili, parte elettrica, integrazione con puffer o caldaia e errori che fanno perdere efficienza già dal primo inverno. L’obiettivo è darti una mappa pratica, utile prima ancora di aprire il manuale del modello scelto.
Le informazioni che servono davvero prima di collegare la stufa
- Una stufa idro lavora come un piccolo generatore termico: scalda l’acqua, non solo l’aria dell’ambiente.
- Lo schema corretto mette in ordine mandata, ritorno, circolatore e dispositivi di sicurezza.
- La valvola anticondensa protegge il generatore da ritorni troppo freddi e aiuta a evitare incrostazioni.
- La parte elettrica non è secondaria: termostato, sonde e pompe devono dialogare nel modo previsto dal costruttore.
- Il puffer non è obbligatorio in ogni impianto, ma spesso è ciò che rende il sistema più stabile e meno nervoso.
- Un buon progetto segue sempre manuale del produttore, caratteristiche della casa e verifica di un tecnico abilitato.

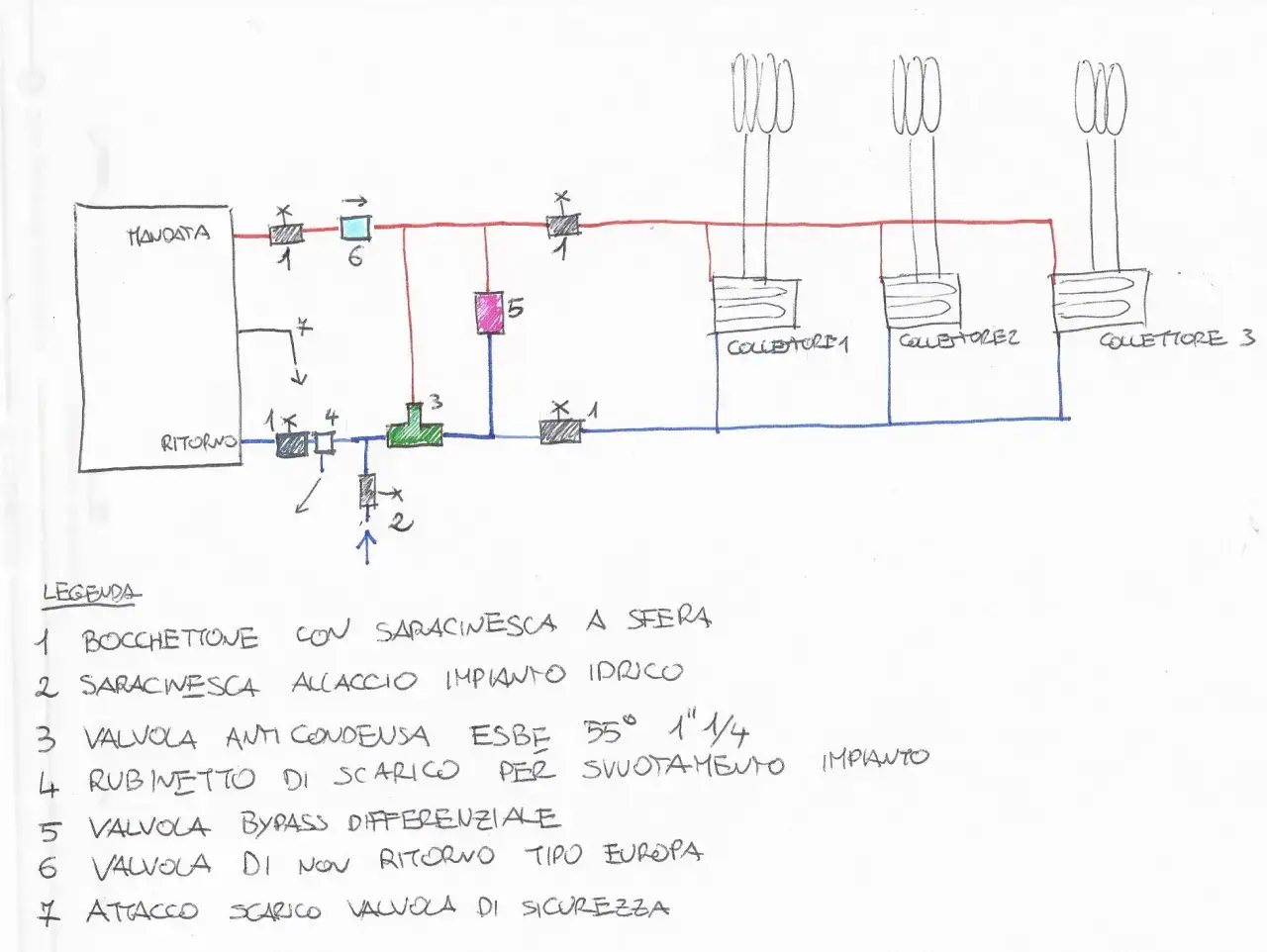

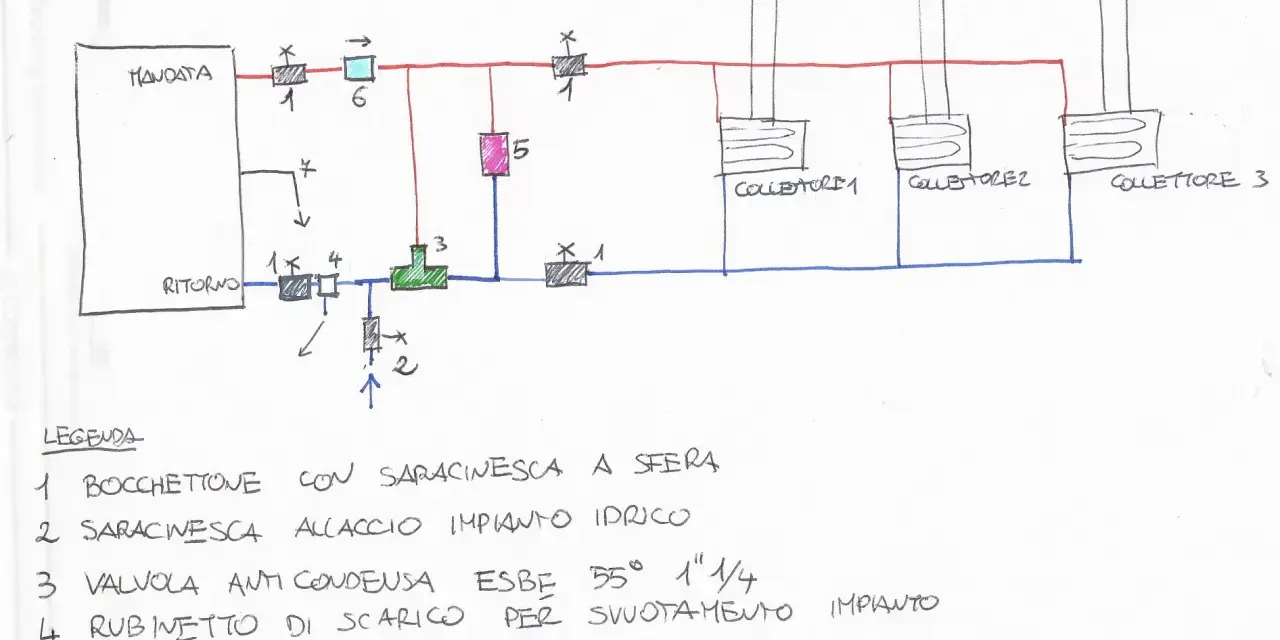

Come leggere lo schema idraulico di base
Quando guardo uno schema idraulico di una termostufa, parto sempre da tre punti: dove entra l’acqua fredda di ritorno, dove esce l’acqua calda di mandata e chi garantisce che la temperatura resti dentro un range sano per il generatore. In una stufa idro il pellet scalda uno scambiatore interno, l’acqua circola nell’impianto e il calore arriva ai radiatori, al pavimento radiante o a un accumulo intermedio.
Il concetto chiave è semplice: se il ritorno rientra troppo freddo, la stufa lavora male. Per questo nello schema compaiono spesso la valvola anticondensa, il circolatore e, nei sistemi più completi, un puffer. Non sono accessori decorativi: servono a proteggere il generatore e a evitare cicli di accensione e spegnimento troppo frequenti.
| Elemento | Che cosa fa nello schema | Perché conta davvero |
|---|---|---|
| Mandata | Porta l’acqua calda verso l’impianto | Se il percorso è mal progettato, i terminali scaldano in modo irregolare |
| Ritorno | Riporta l’acqua all’idrostufa | Un ritorno troppo freddo genera condensa e sporca il generatore |
| Circolatore | Spinge l’acqua nel circuito | Una portata insufficiente fa salire rumore, perdite di carico e temperature instabili |
| Valvola anticondensa | Mette in ricircolo parte dell’acqua finché il ritorno non è caldo | Aiuta a proteggere camera di combustione e scambiatore |
| Puffer | Accumula acqua calda e la rilascia quando serve | Stabilizza l’impianto e riduce i continui riavvii della stufa |
Io considero questo primo schema come la base di tutto: se la logica idraulica è sbagliata, nessuna regolazione software può rimettere in ordine l’impianto. E proprio qui entra in gioco la parte elettrica, che spesso viene trattata come un dettaglio ma in realtà decide quando e come il sistema si muove.
Il lato elettrico che comanda pompa, termostato e sonda
Lo schema di collegamento di una stufa idro a pellet non è solo acqua: c’è anche un piccolo “linguaggio elettrico” che mette in relazione alimentazione, consensi e sonde. Io consiglio sempre di distinguere bene le due cose, perché molti errori nascono proprio dal confondere un morsetto di comando con una linea di potenza.
In pratica, la parte elettrica di solito comprende una linea di alimentazione dedicata, il collegamento al termostato ambiente o al consenso esterno, eventuali sonde di temperatura del puffer e l’uscita che comanda circolatore o valvole di zona. Il dettaglio cambia da marca a marca, ma la logica è quasi sempre la stessa: la stufa produce calore, i comandi decidono dove va quel calore.
| Segnale o morsetto | Funzione pratica | Errore frequente |
|---|---|---|
| Alimentazione 230 V | Serve a far lavorare elettronica, accensione e componenti interni | Usare una presa improvvisata o non protetta |
| Contatto termostato | Dice alla stufa quando chiedere calore | Collegarlo come se fosse un interruttore qualsiasi, senza leggere il manuale |
| Sonda puffer | Misura la temperatura dell’accumulo | Posizionarla male e far lavorare la stufa su dati falsati |
| Uscita pompa | Attiva il circolatore o una pompa di zona | Lasciare la gestione in manuale invece che in automazione |
| Consenso ausiliario | Coordina valvole, impianto ibrido o altri generatori | Non verificare se il modello richiede un contatto pulito o un segnale diverso |
Qui il mio consiglio è netto: non ragionare mai per analogia con una caldaia o con una semplice stufa ad aria. Ogni idrostufa ha una logica propria e, se il costruttore prevede una sonda o un contatto dedicato, va usato quello. Quando il lato elettrico è corretto, il passo successivo è far lavorare bene la parte più delicata dell’impianto, cioè i dispositivi che proteggono il generatore.
I componenti di sicurezza che non dovrebbero mancare
Se devo scegliere dove concentrare l’attenzione, io la metto sempre sui componenti di sicurezza. Una stufa idro può anche essere potente e ben costruita, ma senza i pezzi giusti il risultato è fragile: rumorosità, condensa, sovrapressioni o sbalzi di temperatura diventano problemi ricorrenti.
Nei sistemi moderni vedo spesso gruppi idraulici già predisposti con circolatore, vaso di espansione chiuso, manometro e valvola di sicurezza; in altri casi questi elementi sono esterni e vanno progettati a parte. La differenza non è solo estetica: un gruppo integrato semplifica l’installazione, ma non sostituisce il dimensionamento corretto dell’impianto.
- Valvola di sicurezza: scarica la sovrapressione quando il circuito sale troppo.
- Vaso di espansione: compensa l’aumento di volume dell’acqua quando si scalda.
- Sfiato aria: elimina l’aria intrappolata, che è una delle cause più comuni di rumore e cattiva circolazione.
- Manometro: permette un controllo immediato della pressione del circuito.
- Valvola anticondensa: mantiene caldo il ritorno finché il generatore non è in condizioni stabili.
- Valvola miscelatrice: utile quando l’impianto ha zone a temperatura diversa, per esempio radiatori e pavimento radiante.
Per la valvola anticondensa, nella pratica domestica si lavora spesso con tarature nell’ordine di 45-55°C, ma il valore giusto dipende dal generatore e dall’impianto. Io non la considero mai un accessorio opzionale “da mettere se avanza spazio”: la considero una protezione del rendimento e della durata della macchina. Quando questi elementi ci sono, allora ha senso decidere se collegare la stufa in modo diretto, con puffer o in configurazione ibrida.
Quando conviene collegamento diretto, puffer o impianto ibrido
Qui la scelta vera non è “quale schema è più elegante”, ma quale schema regge meglio la casa reale. Una stufa idro può alimentare un impianto semplice oppure integrarsi con altri generatori; in entrambi i casi, però, bisogna mettere in conto le abitudini di consumo, il tipo di terminali e la richiesta termica nei mesi di mezza stagione.
| Schema | Quando lo sceglierei | Punto forte | Limite da considerare |
|---|---|---|---|
| Collegamento diretto ai radiatori | Casa semplice, richiesta termica abbastanza costante, impianto ben bilanciato | Schema più lineare e meno ingombrante | Rischia di essere nervoso se la domanda di calore cambia spesso |
| Collegamento con puffer | Impianto variabile, più zone, uso discontinuo o esigenza di stabilità | Riduce i cicli ON/OFF e rende il calore più gestibile | Richiede spazio, corretta coibentazione e buon dimensionamento |
| Schema ibrido con caldaia esistente | Quando il gas o un altro generatore resta come supporto o backup | Più continuità e più flessibilità in inverno e in emergenza | Serve una logica di regolazione ben pensata, altrimenti i generatori si ostacolano |
In una casa con radiatori e caldaia di supporto, io tendo spesso a preferire una logica ibrida ben separata, soprattutto se l’uso dell’edificio non è continuo. Il puffer diventa molto utile quando la stufa è sovradimensionata rispetto ai carichi reali o quando l’impianto deve assorbire il calore in modo più morbido. Se invece la casa è piccola e i consumi sono costanti, un collegamento diretto può funzionare bene, ma solo se il bilanciamento è fatto con criterio. Da qui nasce il punto più delicato di tutti: gli errori di progetto che, a installazione finita, costringono a rincorrere temperature e regolazioni.
Gli errori che fanno perdere rendimento già dal primo inverno
Gli impianti che vedo funzionare male non hanno quasi mai un solo difetto: di solito sbagliano più cose insieme. E quando succede, la stufa non va in crisi subito; comincia piuttosto a consumare di più, a sporcare di più e a dare la sensazione di lavorare “con fatica”.
- Ritorno troppo freddo: la condensa si forma, si sporcano scambiatore e camera di combustione, e la resa cala.
- Valvola anticondensa assente o sottodimensionata: l’impianto parte, ma non resta stabile.
- Diametri eccessivamente stretti: aumentano le perdite di carico e il circolatore lavora male.
- Impianto sbilanciato: alcuni radiatori scaldano subito, altri arrivano tiepidi solo a fine giornata.
- Controllo elettrico improvvisato: il termostato comanda in ritardo, la pompa parte male o il puffer viene letto in modo scorretto.
- Nessuna verifica dello scarico fumi: anche con uno schema idraulico corretto, il sistema resta incompleto se la canna fumaria non è a norma.
Il difetto che mi preoccupa di più, però, è un altro: progettare la stufa come se fosse un generatore isolato, senza considerare come vive davvero la casa. Una termostufa idro non lavora bene quando la si tratta come una semplice macchina da collegare e accendere; lavora bene quando la si inserisce in un impianto coerente, con terminali, regolazioni e protezioni pensate come un insieme. Ed è proprio questo il controllo finale che io chiederei prima della messa in servizio.
Il controllo finale che io chiederei prima dell’accensione
Se devo riassumere il criterio che separa uno schema affidabile da uno improvvisato, direi questo: l’impianto deve essere leggibile, accessibile e coerente con il fabbisogno reale della casa. Prima dell’accensione definitiva io verificherei sempre la tenuta del circuito, lo spurgo dell’aria, il corretto verso di mandata e ritorno, la risposta del termostato e la taratura della valvola anticondensa.
- Controllo della pressione a freddo e a caldo.
- Spurgo accurato dei punti alti dell’impianto.
- Verifica del consenso elettrico tra stufa, sonda e pompa.
- Test del comportamento in avvio, regime e arresto.
- Controllo della canna fumaria e della presa d’aria comburente.
Quando tutto questo è fatto bene, lo schema di collegamento non è più un disegno astratto: diventa un impianto che scalda davvero, con meno sprechi e meno interventi correttivi. E, nella mia esperienza, è proprio questa la differenza tra una stufa idro che “funziona” e una stufa idro che lavora bene per anni.
